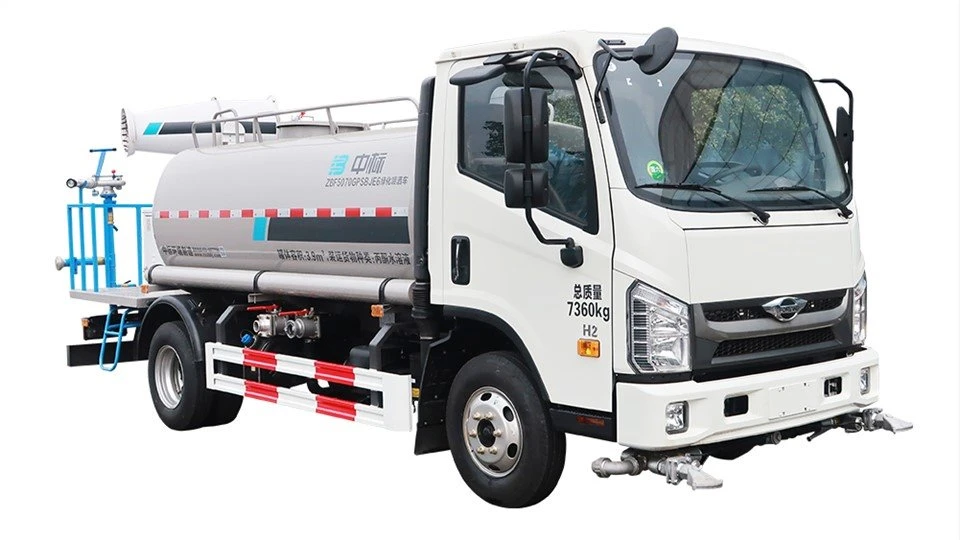

Camión cisterna de agua con boquillas de pulverización

Pproductoespecificación

El camión cisterna de agua con boquillas rociadoras ZBF5070GPSBJE6 es un nuevo tipo de vehículo rociador verde desarrollado por la compañía. El automóvil está reacondicionado con un chasis bj1076vejda-51 tipo II de BAIC Futian Automobile Company y un dispositivo de operación especial y sistema de control. El dispositivo de operación especial incluye un sistema de pistola de niebla y un sistema de vía fluvial de baja presión, en el que el sistema de pistola de niebla incluye combustible. grupo electrógeno de aceite, bomba de agua, pistola de niebla, etc. El sistema de limpieza de baja presión está equipado con un dispositivo de lavado de pico de pato delantero, un dispositivo de lavado de cobertura media, un rociador trasero, un dispositivo de riego ecológico y un cañón de agua.
El camión cisterna de agua con boquillas rociadoras tiene varias funciones, una apariencia hermosa y generosa, y tiene un rendimiento superior de alta eficiencia, protección ambiental y confiabilidad.

Funciones

El camión cisterna de agua con boquillas de rociado puede realizar muchas funciones, como rociado ecológico, supresión de polvo y rociado, limpieza a baja presión, ecologización y riego.

Aaplicación

Este producto es adecuado para operaciones de limpieza en caminos urbanos, carreteras, plazas y muelles portuarios, y también puede rociar polvo en plazas, muelles, áreas mineras, sitios de demolición, depósitos de carbón y acerías para regular la humedad del aire. También es adecuado para la silvicultura, el mantenimiento de zonas verdes del departamento de jardinería, la reproducción de Miao Mupei y el riego de nuevas plantas. La pistola rociadora manual de alta presión se usa para limpiar el suelo, las aceras, los carriles no motorizados, las plazas, etc. En caso de una falla repentina de energía, el generador de combustible se puede usar para generar energía de emergencia. El dispositivo de autocebado se puede utilizar en sitios que carecen de agua del grifo presurizada para realizar una adición de agua independiente y ampliar el rango de operación de los vehículos. No es adecuado para su uso en un ambiente donde el clima es frío y fácil de congelar.

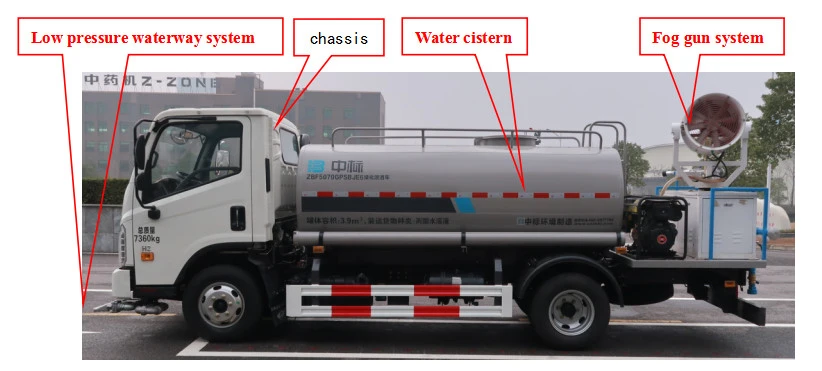

Main estructura &características de rendimiento

1,Chassis
Se adopta el chasis BJ1076VEJDA-5 de la empresa de automóviles BAIC Foton para su modificación, con gran potencia y gran capacidad de carga.
Se adopta el motor diesel completo q23-115c60 con potencia nominal de 85KW y velocidad nominal de 3000r / min, y la emisión cumple con los seis estándares nacionales.
2,WCisterna de agua
El volumen total del tanque de agua es de 4,9 M³, Volumen efectivo de 3,9 m³. El tanque de agua tiene un gran volumen y un largo tiempo de trabajo. El tanque de agua adopta el método de análisis de elementos finitos para optimizar el diseño y ha pasado la estricta prueba de confiabilidad. El tanque de agua adopta tecnología avanzada de formación de envoltura de latas de una sola vez, soldadura automática robótica, pruebas no destructivas de penetración, sin fugas de agua y larga vida útil. El revestimiento anticorrosión se adopta dentro del tanque de agua para garantizar el efecto anticorrosión.
3, Sistema de pistola de niebla
El sistema de pistola de niebla se compone de un sistema de alimentación, un sistema de control, un sistema de suministro de agua y un sistema de pistola de aire. El generador de gasolina se usa para proporcionar una fuente de energía para el sistema de control, y el sistema de agua a alta presión se combina con el sistema de pistola de viento para realizar la función de rociado remoto del ángulo de inclinación y el ángulo de rotación horizontal. La eficiencia de la artillería es alta, la distancia máxima es de 20 m, el ángulo de cabeceo es de -5 a 60 grados y el ángulo de rotación es de -180 a 180 grados.
4,Sistema de vías navegables de baja presión
Bomba de agua de baja presión. Se adopta la famosa bomba centrífuga autocebante, con velocidad nominal de 1450rpm, presión nominal de trabajo de 0,45 MPa y caudal nominal de 40 m³/H/, alta eficiencia y buena confiabilidad.
Dispositivo de descarga de pico de pato frontal. El dispositivo de lavado pico de pato delantero está controlado por una válvula de bola manual y es adecuado para lavar la superficie de la carretera y el bordillo. La dirección de descarga de la boquilla de pico de pato se puede ajustar arbitrariamente a través de una estructura especial, y el ancho de descarga no es inferior a 6 m.
Dispositivo de descarga media. El dispositivo de contralavado del medio tiene una boquilla cónica a la izquierda y a la derecha, descarga bidireccional, que es controlada por la válvula de aire manual. El ángulo de la boquilla se puede ajustar arbitrariamente ajustando el manguito giratorio y el ancho de descarga no es inferior a 14 m.

Aspersor trasero. El rociador trasero adopta una válvula de bola manual para controlar la apertura y cierre del rociador trasero respectivamente. Cuando se abren dos rociadores traseros al mismo tiempo, el ancho del rociador no debe ser inferior a 12 m.
Cañón de agua. La pistola de agua es una pistola de agua de aluminio de largo alcance, que está instalada en el lado derecho del banco de trabajo trasero. La pistola de agua puede girar de 0 grados a 360 grados y el cuerpo de la pistola se puede inclinar hacia arriba y hacia abajo. El manguito de ajuste en la parte delantera del cuerpo de la pistola puede ajustar la forma del chorro (cilíndrico o cónico) del flujo de agua y cerrar la pistola de agua. La pistola de agua está controlada por una válvula de bola manual y se puede abrir y cerrar. El alcance de la pistola de agua no es inferior a 28 m.
Dispositivo de riego ecológico. El dispositivo de riego ecológico se divide en dispositivo de riego ecológico izquierdo y dispositivo de riego ecológico derecho, que se instalan en los lados izquierdo y derecho de la parte trasera del vehículo respectivamente, y la válvula de bola manual se utiliza para controlar la apertura y el cierre del riego. sendero.
5,Ométodo de operación
El vehículo adopta el modo de control de "control remoto portátil más operación manual". El mecanismo de operación especial del vehículo de fumigación verde se divide en tres partes: el control remoto del sistema de pistola de niebla, varias válvulas de bola manuales distribuidas en varias partes del vehículo, y la bocina musical y el interruptor de la toma de fuerza integrados en el panel central. consola.
El interruptor de la bocina musical y el interruptor de la toma de fuerza están integrados en la consola central del chasis.
El sistema de pistola de niebla controla el cabeceo, el cabeceo, la rotación izquierda y derecha de la pistola de niebla y la apertura y cierre del ventilador y la bomba de agua a alta presión mediante el control remoto.
El pico de pato delantero, el seto medio, el riego trasero, el riego verde izquierdo y derecho y el riego trasero se controlan mediante válvulas de bola manuales.

Principales parámetros técnicos

Malgunas ventajas

1.La cisterna de agua tiene una estructura avanzada. El cuerpo de la cisterna de agua utiliza material Q235A, el interior adopta un diseño de estructura de amortiguación de placa antiondas y la base utiliza una estructura de marco. Estos aseguran la resistencia y rigidez de las estructuras en general.
Fuente de energía independiente: la unidad generadora de combustible de 7kW se alimenta de forma independiente y la velocidad del chasis no está restringida por la fuerza lateral al rociar.
Alta eficiencia y estabilidad: el motor impulsa la bomba de agua para proporcionar energía al circuito de agua, la presión del agua es 2-3mpa, y la boquilla con un diámetro de salida pequeño se usa para aumentar el efecto de atomización y combinarlo de manera efectiva con la distancia de transporte; La pistola de niebla está equipada con rotación automática hacia la izquierda y hacia la derecha y una función automática de balanceo hacia arriba y hacia abajo para ampliar la cobertura del rociado.
Ahorro de energía y ahorro de agua: el flujo de pulverización es pequeño, solo 20 l/min, tiempo de funcionamiento prolongado y bajo consumo de combustible.
Sistema de control remoto: use equipo de control remoto independiente y modo de operación humanizado.

2.Ssuperior en calidad
Alta configuración de accesorios. La bomba de agua de baja presión y los componentes de control neumático son marcas nacionales reconocidas con excelente calidad y alta confiabilidad.

3.Sseguro y confiable
Tiene un reproductor de música inteligente, que puede reproducir música durante el tiempo de funcionamiento para advertir y recordar al peatón que lo rodea que lo evite.
Tiene luz de flecha para realizar la función de advertencia en el momento de la operación para recordar a los peatones de los alrededores que deben evitar.
4.Varias funciones
Si bien el producto está equipado con un sistema de pistola de niebla, también está equipado con un sistema de vía fluvial de baja presión completamente funcional, que incluye un dispositivo de descarga frontal de pico de pato, dispositivo de descarga de setos intermedio, dispositivo de rociador trasero, dispositivo de riego ecológico y pistola de agua.
5. Smantenimiento implacable

El sistema de vías de agua de baja presión está equipado con un filtro que puede filtrar las impurezas de manera efectiva y prolongar la vida útil de la bomba de agua de baja presión. El filtro está dispuesto en una posición conveniente para la operación del personal.

Ofunciones operativas

Odispositivos opcionales
