Estaciones de compresión de transferencia de basura

Las estaciones de compresión de transferencia de basura LYSZ20CY son mi empresa de acuerdo con la situación específica del equipo de saneamiento doméstico, los requisitos de clasificación de basura del país de respuesta, la tecnología avanzada y la tecnología de eliminación de basura en el hogar y en el extranjero como referencia, e investigación y desarrollo de nuevos productos, Se utiliza principalmente para los residentes de las calles urbanas, los distritos comerciales, las fábricas, las escuelas, los hospitales, la basura húmeda (excluyendo la basura de la cabina).
Las estaciones de compresión de transferencia de basura LYSZ20CY utilizan tecnología de compresión horizontal raspador y deslizante. El compresor y el contenedor de basura están integrados, y los desechos húmedos recolectados se comprimen directamente en los contenedores de basura cerrados para su reducción y transferencia en un camión de basura desmontable. El equipo tiene las características de menos olor, sin contaminación secundaria, área de ocupación pequeña, flexible, etc. Es especialmente adecuado para la reconstrucción de nuevas estaciones de transferencia y estaciones antiguas en áreas urbanas donde la adquisición de terrenos es difícil y el sitio es pequeño. Las estaciones de compresión de transferencia de basura LYSZ20CY son adecuadas para cargar contenedores de basura estándar de 120L, 240L y 660L, y también se pueden acoplar con camiones de recolección de basura Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS y 5082ZZZ. Es amigable con el medio ambiente, económico, eficiente, adaptable y flexible para operar.

Modo de acoplamiento de la estación

Conjunto completo de configuración de equipos compresores

Compresor de residuos integrado LYSZ20CY y vehículos de apoyo

Componentes principales del compresor

El compresor de basura integrado LYSZ20CY consiste en un conjunto de cuerpo, mecanismo de llenado a presión, puerta de descarga, mecanismo de volteo del balde, conjunto de cubierta frontal, sistema de control eléctrico y sistema hidráulico.

Esquema del compresor de basura integrado LYSZ20CY

El conjunto del cuerpo es el cuerpo de conexión de cada componente funcional, que constituye la estructura general del equipo. El extremo frontal del ensamblaje de la carrocería es un contenedor de compresión, que es un canal para la compresión de basura. El extremo posterior del ensamblaje del cuerpo es un cubo de basura, que es el volumen de basura comprimida cargada.

2, el mecanismo de llenado a presión se encuentra en la parte superior del contenedor de compresión del ensamblaje del cuerpo. Es un dispositivo de presión que presiona la basura desde el contenedor de compresión hacia el contenedor de basura a través del mecanismo de raspador y placa deslizante. Puede comprimir efectivamente la basura.

3,La puerta de descarga está ubicada en la parte trasera del equipo y es el dispositivo para descargar la basura.El mecanismo de giro de la cubeta está instalado en la parte delantera del cuerpo de compresión, que es el dispositivo de alimentación del compresor. También es adecuado para cargar cubos de basura estándar de 120L, 240L y 660L.

El conjunto de la cubierta frontal está instalado en la parte superior del puerto de alimentación, que cumple la función de abrir y cerrar el puerto de alimentación para evitar que las aguas residuales y la basura salpiquen.

4, el sistema de control electrónico es el centro de control del compresor, todas las acciones están controladas por el programa PLC, puede lograr las siguientes funciones principales: (1) puede realizar un ciclo de llenado automático, al presionarel botón del ciclo de llenado a presión, el mecanismo de llenado a presión puede moverse automáticamente hacia adelante y hacia atrás en la cámara de compresión; (2) Alarma de presión completa: cuando la basura en la caja de basura se presiona a una cierta densidad, al analizar el valor de presión del sistema hidráulico, desde la perspectiva de la seguridad, el equipo de protección y la eficiencia, el sistema automáticamente alarmará; (3) Puede realizar un diagnóstico automático de fallas, cuando el compresor no puede funcionar normalmente, puede juzgar automáticamente la causa de la falla y mostrarla en la pantalla, al mismo tiempo para lograr una transmisión de voz de análisis de causa anormal (opcional); (4) Protección del sistema hidráulico: cuando la temperatura del aceite del sistema hidráulico es alta, el sistema iniciará automáticamente el sistema de enfriamiento; Cuando la temperatura del aceite es demasiado baja, el sistema inicia automáticamente el sistema de calentamiento del aceite hidráulico hasta que la temperatura del aceite alcanza la temperatura adecuada (opcional); Sistema hidráulico: el uso de "bomba doble" y un circuito de control hidráulico eficiente, mejora la eficiencia del producto y reduce el consumo de energía; Diseño del sistema hidráulico combinado con el espacio existente y la conveniencia de mantenimiento, la parte de potencia y control de la separación, estructura compacta, mantenimiento conveniente. Los componentes principales del sistema adoptan marcas extranjeras conocidas para garantizar una alta confiabilidad del sistema.

Características del compresor
1, análisis de características funcionales:
1) El dispositivo de llenado de presión superior evita de manera efectiva el remojo de aguas residuales y SE ADAPTA a la recolección de basura húmeda;
2) Puerta trasera esférica con bloqueo de cilindro de aceite doble, resuelve eficazmente las fugas de aguas residuales;

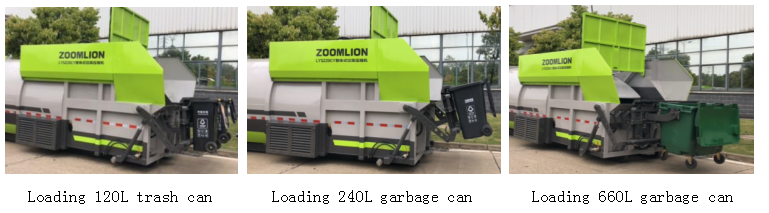

3) La alimentación de acoplamiento de la estación y la integración de modo dual de alimentación de cubo de plástico estándar mejoran la adaptabilidad del equipo;
4) Con función de conmutación de secuencia de fase de fuente de alimentación trifásica;
función de pantalla de cristal líquido;

6) con alarma de presión completa y función de visualización;
7) Disipación de calor automática y función de calentamiento del sistema hidráulico (opcional);
8) Con control por cable y función de control doble táctil (control remoto inalámbrico opcional);
9) con función de control de parada de emergencia;
10) Con alarma de falla automática y función de diagnóstico automático, para lograr una transmisión de voz de análisis de causa de situación anormal (opcional);
11) La puerta trasera de la caja del equipo adopta un bloqueo hidráulico, que se puede controlar directamente para abrir y bloquear la puerta trasera de la caja en la cabina del camión de basura desmontable.
2, Introducción a la estabilidad y fiabilidad:

1) La parte del contenedor de compresión del conjunto del cuerpo adopta una estructura rectangular, que es conveniente para que el mecanismo de compresión realice la compresión. La parte del cubo de basura adopta una estructura circular, que es conveniente para el almacenamiento y descarga de basura, y tiene excelentes propiedades mecánicas.
2) Todas las superficies de metal ferroso expuestas se tratan con prevención de oxidación, y el acero en contacto directo con la basura se trata con decapado ácido, fosfatado y pasivado.

3) El equipo es controlado por PLC.
4) Partes clave del equipo: válvula de control hidráulico, bomba de aceite, motor, componentes de control electrónico son marcas reconocidas en el país y en el extranjero.
Todos los ejes de las bisagras giratorias están hechos de cojinetes autolubricantes especiales o cojinetes de unión, y la superficie del vástago del pistón del cilindro está chapada en cromo, que tiene una fuerte resistencia al desgaste y a la corrosión para garantizar su vida útil en entornos hostiles.
3, Introducción al ahorro de energía y protección del medio ambiente:
Área de piso pequeña, sin construcción civil o solo construcción civil simple, económica y práctica, flexible, adecuada para recolección y transporte de basura húmeda; La caja de botones de control de cable manual o el control remoto inalámbrico (opcional) mejoran efectivamente el entorno de trabajo de los operadores; Mecanismo de bloqueo de la puerta de descarga en forma de bola y estructura de sellado, para garantizar el proceso de compresión y transferencia de basura, sin fugas de aguas residuales.

Accionamiento de bomba doble, el sistema necesita alta presión, el uso de una sola bomba, el sistema necesita alta velocidad, el uso de una bomba doble, alta eficiencia y ahorro de energía, el sistema calienta.

Puede acoplarse con el camión de recolección de basura Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS y 5082ZZZ en la estación, sin la necesidad de pasar por la carga de la tolva secundaria, evitando efectivamente el modo de operación tradicional de descarga de camiones de basura y problemas de polvo y basura de carga de la tolva, mientras mejora la eficiencia de la operación.


Introducción al compresor Ventajas
1) El cilindro impulsor del dispositivo de llenado a presión está ubicado en la parte superior del contenedor de compresión y su diseño cerrado es adecuado para el tratamiento de basura húmeda.
2) gran adaptabilidad, es decir, puede cumplir con el acoplamiento de la estación con el camión de recolección de basura Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ, y puede cumplir con la carga estándar del contenedor de basura 120L, 240L, 660L.
3) Realice un nuevo modo de acoplamiento con los vehículos de recolección de basura Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS y 5082ZZZ en la estación, que es altamente eficiente y ahorra energía. Cambia el modo de acoplamiento de alimentación secundaria de los vehículos de recolección de basura y el compresor de basura integral, que primero descarga la basura en la tolva y luego gira la tolva hacia el contenedor de compresión, y se completa el acoplamiento de alimentación principal. La eficiencia ha mejorado mucho. Reducir la intensidad de trabajo del operador. En comparación con el modo de operación tradicional, la alimentación primaria reemplaza la alimentación secundaria, se reduce el consumo de energía del equipo y se simplifica el proceso de operación y la operación.
El dispositivo de llenado a presión está ubicado en la parte superior del depósito de compresión en el extremo frontal del conjunto del cuerpo. El cilindro de llenado a presión no tiene riesgo de que las aguas residuales se empapen en el cilindro de compresión tradicional, y el entorno de servicio del cilindro mejora en gran medida y la vida útil del cilindro se prolonga en gran medida.
5) El dispositivo de llenado a presión tiene una eficiencia de llenado a alta presión, con un volumen de compresión de un solo golpe de 2,35 m³, que se encuentra en el nivel líder en la industria.
6) La estación de bomba hidráulica y el grupo de válvulas hidráulicas están ubicados en los lados izquierdo y derecho de la parte inferior de la parte media del equipo respectivamente, con una estructura compacta y un mantenimiento conveniente, al tiempo que reducen el centro de gravedad del equipo y mejoran el seguridad del transporte.
Buen desempeño ambiental, sin exposición, dispersión, fenómeno de goteo en el proceso de acoplamiento y transferencia de basura.
8) El uso de alta eficiencia y ahorro de energía, rendimiento confiable de la bomba doble, el sistema necesita alta presión, el uso de una sola bomba, el sistema necesita alta velocidad, el uso de doble bomba, alta eficiencia y ahorro de energía, el calor del sistema.
9) Se adopta el nuevo mecanismo de bloqueo del pestillo, los cuatro puntos superior e inferior están bloqueados, la compresión de la tira de sellado es ajustable de forma continua y tiene la función de antidesacoplamiento automático, el bloqueo es confiable (incluso en el caso del cilindro impulsor fugas), y el sellado es bueno.
10) Hay una salida de aguas residuales en ambos lados del depósito de compresión en el extremo frontal del ensamblaje del cuerpo, y al mismo tiempo se proporciona una salida de aguas residuales, lo cual es conveniente para limpiar la basura en la salida de aguas residuales y ayudar a las aguas residuales descarga.

11) La puerta de descarga adopta una nueva estructura esférica, una apariencia hermosa y una estructura confiable.

Introducción al proceso de operación (ver diagrama de flujo del proceso de operación)

Introducción al proceso LYSZ20CY
1.1 Recolección de basura y compresión
Después de la recolección de basura húmeda de los residentes urbanos, la basura se vierte directamente en el puerto de alimentación del compresor mediante un camión de basura autocargable (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ), o el contenedor de basura estándar de 120L, 240L y 660L se usa para cargar, y el mecanismo de giro de la cuchara se opera para descargar. Luego opere el botón del ciclo de llenado a presión para comprimir la basura vertida en el contenedor de compresión, repita el proceso anterior hasta que la alarma de presión esté llena, el ensamblaje de la cubierta frontal de operación cierra el puerto de alimentación, el mecanismo de giro del balde se opera para descargar el estado, la actividad el gancho está en estado de transporte.
1.2 Embalar subir al autobús
El camión de basura de descarga del carro se vierte en la parte delantera del compresor, de modo que el gancho del brazo de tracción esté alineado con el gancho del compresor, y el camión de basura de descarga del carro se acciona para tirar del compresor y bloquearlo. el compresor
1.3 Tránsito de basura

Inicie el camión de basura extraíble del carro para sacar el compresor lleno de basura de la estación de basura y llevarlo al vertedero u otro sitio de eliminación de basura.
1.4 Descarga del cubo de basura

Después de que el camión de basura extraíble con carro llega al vertedero u otro sitio de eliminación de basura, el dispositivo de bloqueo de la puerta de descarga en el compresor se afloja a través del sistema hidráulico del camión de basura extraíble con carro, y luego se opera el mecanismo de elevación del brazo de tracción para levantar el compresor hasta que la basura en la caja se descargue por completo.

LYSZ20CYDiagrama de flujo del proceso de operación del compresor integral de residuos


Principales especificaciones técnicas y parámetros de rendimiento del compresor.

Vehículo de apoyo -- carro camión de basura extraíble
El vehículo puede cargarse y descargarse solo, con una carga grande, alta eficiencia de transporte, fuerte movilidad, fácil operación, seguro y confiable, alto grado de automatización, una amplia gama de aplicaciones y otras ventajas.

Los parámetros técnicos del carro recolector de basura removible son los siguientes:

1. Instalación de equipos y requisitos de agua y electricidad.

Los usuarios pueden determinar la configuración del equipo y los vehículos de la estación de basura de acuerdo con la ubicación geográfica local y el volumen de eliminación de basura. Las dimensiones están marcadas en el siguiente diagrama de disposición de la estación de basura para referencia de los usuarios.

Requisitos de alimentación de una sola posición: el cliente debe proporcionar una fuente de alimentación externa trifásica de cinco hilos de 380 V/10 kW, equipada con el interruptor automático correspondiente con protección contra fugas (In < 30="" ma).="" la="" distancia="" entre="" la="" fuente="" de="" alimentación="" y="" el="" compresor="" no="" debe="" ser="" superior="" a="" 10="">
Requisitos de la fuente de agua: agua convencional, la tubería de entrada mínima es de 1 pulgada.

Requisitos de construcción: la altura libre del edificio LYSZ20CY no es inferior a 6 metros; La altura libre dentro de la puerta no debe ser inferior a 5,5 metros, y el ancho de la puerta no debe ser inferior a 4 metros.
Los dibujos e instrucciones técnicas solo muestran los requisitos de instalación del equipo. El diseñador puede diseñar las instalaciones, tales como salones para el personal, baños, pozos de aguas residuales y pozos de sedimentación, de acuerdo con las condiciones del entorno. Para facilitar el dragado, se recomienda colocar la fosa séptica al aire libre.

LYSZ20CYPlan de construcción de una sola estación
