Camión pesado de basura comprimida de 25 toneladas

Pproductoespecificación

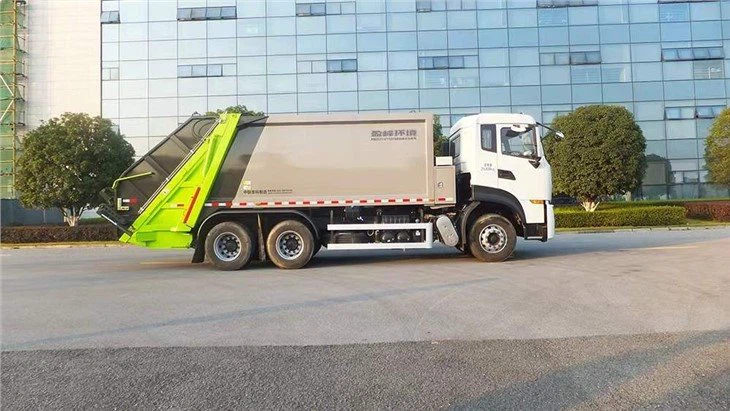

La marca "ZOOMLION" ZBH5250ZYSDFE6 25 Tons Compressed Garbage Heavy Truck es un nuevo camión de basura comprimido con carga trasera desarrollado y diseñado de forma independiente por Changsha Zoomlion Environment Industry CO.,LTD. El vehículo está modificado con chasis Dongfeng Tianlong tipo II y otros componentes como contenedor de basura, llenador, empujador, mecanismo de alimentación, tapa de llenado, sistema hidráulico, sistema neumático y sistema eléctrico.

Este automóvil se caracteriza por su alta eficiencia, apariencia concisa y hermosa, excelente rendimiento y modos de operación y control humanizados. La tecnología de compresión bidireccional se utiliza para recolectar y transportar basura doméstica urbana con gran capacidad de carga, y su desempeño integral alcanza el nivel líder. de productos similares en China. Se seleccionan componentes de alta calidad para los componentes básicos, como los hidráulicos y eléctricos, que brindan una alta estabilidad operativa. Además, se pueden seleccionar varios mecanismos de alimentación: el mecanismo de giro del tambor de plástico de 120L/240/660L, el El mecanismo de giro del tambor de plástico de 240L, el mecanismo de giro del tambor (cubo), el mecanismo de giro del cubo, el mecanismo de elevación del cubo y el mecanismo de giro del tambor giratorio.

Funciones
Tiene muchas funciones como recolección de basura, carga y compactación automática, compresión de basura suelta, transferencia y descarga de basura, etc.
Principio de funcionamiento: al llenar la basura, la basura en el cubo de basura se vierte primero en la tolva de llenado mediante el mecanismo de alimentación accionado por cilindro. Cuando la cubeta de llenado está llena de basura, el raspador se abre y la placa deslizante hace que el raspador se mueva hacia abajo a lo largo del riel deslizante. El raspador se inserta en la basura para su trituración y primera compresión. El raspador gira alrededor del punto articulado para compactar aún más la basura. Cuando el raspador está en su lugar, se mueve hacia arriba con la placa deslizante. La basura se compacta aún más y se llena en el bote de basura donde el deslizador y el raspador regresan a su posición original y se completa una operación de llenado a presión. Todo el proceso de trabajo se controla automáticamente. Cuando la basura se llena continuamente, la pala de empuje retrocede gradualmente bajo la acción de la fuerza de extrusión, haciendo que la basura llene uniformemente todo el contenedor de basura.
Cuando se descarga la basura, el gancho de bloqueo se abre automáticamente por control eléctrico, se levanta el relleno y el mecanismo de llenado a presión lleva a cabo el trabajo de preparación para la descarga de basura de la basura residual de la tolva de limpieza de reciclaje, y la pala de empuje se empuja hacia afuera hasta se completa la operación de descarga de basura. Una vez que se completa la descarga de basura, se lleva a cabo la acción de descenso del relleno, se completa automáticamente el empuje de la pala hacia atrás a una cierta distancia, el relleno desciende y se completa la acción de bloqueo, hasta el momento, la operación de descarga de basura se completa por completo.

Aaplicación

Es principalmente adecuado para la recolección y el transporte de basura doméstica en barriles, embolsados ​​y a granel en áreas residenciales urbanas, comunidades, grandes fábricas, minas e instituciones. Para hacer un buen trabajo en la limpieza y el manejo de grandes piezas de basura, ZOOMLION Environment ha desarrollado un gran compresor de basura para triturar y recoger rápidamente piezas pesadas de basura, simplificar el proceso de limpieza y reducir la intensidad de trabajo de los trabajadores de saneamiento ambiental.
En particular, el camión pesado de basura comprimida de 25 toneladas (tipo tolva más configuración de inducción incorporada) tiene la capacidad de manejar grandes piezas de basura doméstica, que pueden triturar y llenar grandes piezas de basura doméstica como muebles, sofás, desechos de electrodomésticos. , simplificar el proceso de limpieza y reducir la intensidad de trabajo de los trabajadores de saneamiento ambiental. Este producto (configuración de giro de tambor) se puede transferir con nuestro transportador de pequeño tonelaje. El nuevo modo de recepción y transporte de vehículo móvil a vehículo es un nuevo modo de recepción y transporte por medio de un camión de basura comprimido grande y un camión de recolección pequeño. Tiene las características de una buena protección ambiental en el área de atraque, bajo costo operativo del modo de recepción y transporte flexible en el área de atraque. Además, el producto tiene una variedad de mecanismos de tambor (cubo), adecuados para diferentes usuarios de una variedad de métodos de recolección de basura.

Main estructura &características de rendimiento
1.Chassis
Chassis. El chasis de automóvil Tianlong DFH1250D4 tipo II producido por Dongfeng Automobile Co., Ltd. se adopta para reacondicionamiento, tiene una gran potencia y capacidad de carga. El chasis es el más avanzado y confiable en China, que cumple con los estándares nacionales de emisiones VI
Motor.Utiliza el motor diesel Dongfeng Cummins D6.7NS6B290 con una potencia nominal de 213kW y una velocidad nominal de 2300r/min, que cumple con los estándares nacionales de emisiones VI.
2. Principales componentes estructurales
El camión pesado de basura comprimida tipo ZBH5250ZYSDFE6 25 toneladas se compone principalmente de contenedor de basura, llenador, empujador, mecanismo de alimentación, tapa de llenado, sistema de recolección de aguas residuales, barandilla, sistema de prevención de salpicaduras, sistema hidráulico y sistema eléctrico. Los detalles son los siguientes:
Chasis tipo II Pala de empuje (en caja) Cubo de basura El llenador Tapa del llenador

Sistema hidráulico Barandilla Sistema eléctrico Mecanismo de alimentación
Basura
La caja del camión de basura es un componente del producto para recolectar y almacenar basura doméstica, y también es una base de conexión para componentes importantes como el relleno y el chasis. Su diseño estructural razonable y la selección de materiales garantizan la optimización del rendimiento del producto: las placas de acero en contacto con la basura están hechas de acero resistente a la intemperie de alta calidad, que tiene una fuerte resistencia a la corrosión y prolonga la vida útil del producto; la sección horizontal del contenedor de basura es un marco rectangular y la sección longitudinal es un marco trapezoidal, ambos lados, las superficies inferior y superior tienen un diseño de superficie curvada en arco, toda la máquina es hermosa y generosa, y la estructura general tiene alta resistencia y rigidez. La parte inferior de la caja del camión de basura está diseñada con un mecanismo de bloqueo de llenado.
el relleno
El relleno es un componente que utiliza el producto para comprimir y reducir el volumen de los residuos domésticos. El mecanismo de llenado a presión en el llenador completa el proceso de comprimir la basura en la tolva de llenado y llenarla en el contenedor de basura a través del movimiento deslizante de la placa deslizante y la rotación del raspador. El fondo del llenador está diseñado con un tanque de aguas residuales para mejorar la capacidad del producto para almacenar aguas residuales; la cara delantera del llenador está equipada con una tira de sellado y forma una estructura de sellado con la cara trasera del cubo de basura para prevenir eficazmente la fuga de aguas residuales.
tapa de llenado
La cubierta de llenado se utiliza para proteger el dispositivo y evitar que se filtre basura y olores. La apertura y cierre de la tapa de llenado se completa con el mecanismo de conexión y accionamiento.
mecanismo de alimentación
El mecanismo de alimentación es un componente que vierte la basura en el contenedor de recolección de basura en la tolva de la llenadora. De acuerdo con el diferente ámbito de aplicación del contenedor de recolección, este componente se puede dividir en mecanismo de volteo de cubeta, mecanismo de volteo de cubeta y mecanismo de cubeta de cubeta. El mecanismo basculante de la cubeta se puede adaptar a cubetas de plástico estándar de 120L/240L/660L/1100L, cubetas de hierro de 300L y cubetas de hierro de 800L. Se puede adaptar a una tolva de basura cubierta de 1400L y el mecanismo de la cubeta se puede adaptar a una tolva de basura grande de 3350L. El proceso de descarga de basura en la tolva de llenado se realiza mediante un cilindro hidráulico que acciona un mecanismo de articulación de cuatro barras.
empujar pala
La pala de empuje se fabrica soldando perfiles de alta calidad y placas de acero resistentes a la intemperie para realizar la descarga del producto. La topadora está dentro del bote de basura y es impulsada por el aceite hidráulico de cuatro etapas a lo largo del bote de basura para completar la operación de descarga.
Barandilla

La barandilla se instala mediante vigas transversales y soportes de acero al carbono de alta calidad, apariencia hermosa y generosa instalación de soportes.
3. Modo de operación
El vehículo adopta el modo de control de "controlador de movimiento más panel de operación de bus CAN".La operación del vehículo se realiza mediante 3 dispositivos de operación, uno de los cuales está ubicado en el panel de operación en la cabina, y los otros dos están ubicados en la caja de operación en el lado derecho de la parte trasera del vehículo y el lado izquierdo de el vehículo.

El panel de control está ubicado en la cabina y el conductor puede completar el trabajo de descarga de la excavadora sin bajarse del automóvil:

Las funciones de los botones en el panel de control de la cabina se describen en la siguiente tabla:

La descripción de la función de cada botón en el panel de control trasero se muestra en la siguiente tabla:

	Compresión simple	Después de completar un proceso de compresión, el raspador se abre, el monopatín baja, el raspador se cierra, el monopatín sube y la acción continúa sin parar.
	Compresión continua	El proceso de compresión se repite varias veces hasta que se presiona la parada de emergencia.
	Inversión de acción	Al hacer un ciclo y un ciclo continuo, presione la parada de emergencia y luego presione la acción para revertir, el raspador y la placa deslizante regresan a la posición inicial.
	Parada de emergencia	Detener la acción actual.
	ARRIBA el bote de basura	Acción de avance lento, el cilindro del cucharón (cucharón) se extiende.
	Abajo del bote de basura	Acción de avance lento, el cilindro de aceite del cucharón (cubo) se retrae.
	Contacto remoto	Presione el botón de contacto remoto y el zumbador en la cabina sonará para darse cuenta de la comunicación entre el operador y el conductor en la parte trasera del vehículo.
	Parada de emergencia	Presione la cabeza de hongo, el controlador se apaga, la acción en curso se detiene, tire de la cabeza de hongo, el controlador se reinicia, el valor predeterminado es la operación de la zona frontal

El vehículo puede equiparse con un sistema de visión trasera con video opcional. El sistema de monitoreo multimedia en tiempo real se puede seleccionar para monitorear la información de presión de llenado, carga, descarga y marcha atrás para proteger la seguridad de la operación del vehículo. Puede equiparse con una caja de control remoto inalámbrico para garantizar la seguridad del trabajo del operador.

Principales prestaciones y características
Fuerte resistencia a la corrosión y resistencia a la abrasión.El material de los componentes principales, contenedores de basura, bulldozers, rellenos y otras partes en contacto con la basura están hechos de acero resistente a la intemperie de alta resistencia o acero resistente al desgaste, con un excelente rendimiento estructural general, fuerte resistencia a la corrosión y resistencia a la abrasión.
● El bote de basura tiene una apariencia hermosa y una estructura confiable.La sección transversal de la caja de basura es un marco rectangular y la sección longitudinal es un marco trapezoidal. Ambos lados, las superficies inferior y superior son todos diseños en forma de arco. Toda la máquina tiene una apariencia hermosa y generosa, y la estructura general tiene una alta resistencia y rigidez.

●Fuerte capacidad de carga y alta eficiencia de trabajo.Adopta tecnología avanzada de compresión bidireccional y alta relación de compresión, que es una posición líder en la industria. El tiempo de carga es corto, el tiempo de ciclo de una operación de llenado es inferior a 24 segundos, el tiempo de ciclo de una operación de descarga es inferior a 55 segundos y el volumen de la tolva de la llenadora es de 2,4 m³. La superficie de raspado del raspador en forma de arco del mecanismo de llenado a presión adopta el diseño único de la superficie de arco en forma de S, y la superficie de raspado se compone de dos superficies de arco. Cuando se realiza la acción de raspado del raspador, las dos superficies de arco generan una fuerza de compresión perpendicular a la dirección normal de la superficie tangente, que puede lograr el efecto de precompresión en la basura suelta en la tolva del llenador y mejorar la eficiencia de la operación de llenado a presión. El proceso de recolección y transporte de basura es eficiente y rápido, y es líder en la industria.

● La tecnología de control avanzadaes diferente del modo de control PLC tradicional comúnmente utilizado en la industria nacional. El producto adopta el "bus CAN más modo de controlador especial" más avanzado en el modo de control, que tiene un alto grado de automatización, buena confiabilidad, baja tasa de fallas y vida útil. largo. El control de salida de potencia del motor está completamente automatizado a través del sistema eléctrico para garantizar que el motor pueda acelerar y funcionar en ralentí automáticamente en cada estado operativo del camión de basura, evitando la pérdida de potencia y el calentamiento del sistema, un bajo consumo de combustible y una buena economía.

● La tecnología de cilindros hidráulicos integrados hidráulicos y eléctricosEl cilindro raspador y el cilindro de la placa deslizante adoptan el interruptor de proximidad de alta presión incorporado del cilindro, es decir, el elemento del interruptor de proximidad y el cilindro se combinan en uno. Esta tecnología puede realizar el control preciso de la acción del mecanismo de llenado a presión y mejorar significativamente la lógica de control del producto. Fiabilidad y precisión. Al mismo tiempo, el impacto hidráulico del cilindro hidráulico es pequeño y el ruido de funcionamiento es bajo.

● El tratamiento de sellado elimina la contaminación secundaria. La basura se encuentra en un estado cerrado durante la compresión, el llenado y el transporte. La superficie de unión del relleno y el contenedor de basura está sellada con caucho de doble capa, y se instala un dispositivo de desvío de aguas residuales en el sello para garantizar que las aguas residuales no goteen ni se pulvericen durante el proceso de recolección y transporte (tecnología de doble sellado). La cubierta de llenado cubre completamente el puerto de llenado del llenador, lo que elimina el fenómeno de la basura y el polvo voladores causados ​​por la perturbación del flujo de aire de la cola durante el proceso de transferencia y reduce la contaminación por olores al mismo tiempo.

Para garantizar el sellado de la parte trasera del bote de basura y evitar que las aguas residuales fluyan, se utiliza un diseño innovador de ganchos de bloqueo independientes para bloquear el llenador. La tira de sellado en la unión del extremo trasero del bote de basura y el relleno está siempre en un estado comprimido. Asegura el buen rendimiento de sellado de la superficie de unión del relleno y el contenedor de basura, y evita la contaminación secundaria causada por el goteo de aguas residuales.(Mecanismo de bloqueo independiente)

●
Alta seguridad:Hay botones de freno de emergencia en los lados izquierdo y derecho del cargador. Presione el botón en caso de emergencia para cortar la energía de todo el vehículo, realizar la parada del trabajo en cualquier estado o posición y garantizar la seguridad de los operadores y el equipo. El costado del contenedor de basura está equipado con un interruptor anticaída para evitar que el dispositivo de carga se levante y el dispositivo de carga se baje y amenace la seguridad de las personas; el producto está equipado con un dispositivo de alarma y un botón de función de contacto en la parte trasera, que se puede utilizar para operaciones seguras. La alarma le recuerda al operador que opere con cuidado y realice la comunicación entre el operador y el conductor; el circuito de seguridad de elevación hidráulica avanzada, incluso si la tubería de aceite hidráulico estalla durante la elevación del relleno, el relleno no caerá repentinamente y causará un accidente vicioso; basura; Hay una abrazadera de seguridad en la caja para evitar que el relleno se caiga y lastime a las personas; el producto está fijado con señales de seguridad para guiar al operador a operar de manera segura.

● Realización de atraque y transferencia "coche-coche"La cubierta del cargador adopta una forma de plegado impulsada por un cilindro neumático, y el diseño optimizado del mecanismo de alimentación del mecanismo de alimentación puede realizar el acoplamiento y la transferencia con el vehículo de transferencia de la serie ZZZ de carga trasera.

● Altamente adaptableLos usuarios pueden elegir diferentes mecanismos de cubo (cubo) de acuerdo con los diferentes métodos de recolección de basura: cubo de basura de hierro estándar ZBT59003-88 (300 L), cubo de basura de plástico (120 L, 240 L, 660 L, 1100 L), cubo de basura de coche aleatorio (800 litros), mecanismo de cubeta (1400L) y mecanismo de cubeta (3365L).
●El control de operación humanizadoLa caja de control de operación está instalada en la cabina y en la parte trasera del vehículo. La caja de control de operación en la cabina puede controlar el empuje y la descarga y seleccionar el modo de operación. La caja de control de operación en la parte trasera del vehículo controla el mecanismo de llenado a presión y el mecanismo del balde. La operación, el uso y la operación son muy convenientes, especialmente en el vertedero, el operador no necesita bajarse del camión para completar la descarga.

● Componentes eléctricos e hidráulicos de alta calidad.El producto está equipado con una válvula multivía de alta calidad y bajo nivel de ruido con características proporcionales, que puede eliminar de manera efectiva el ruido del impacto del fluido en el momento de la inversión hidráulica y mejorar el problema de molestia actual durante la operación de productos de camiones de basura. La industria es la primera en la industria en diseñar un filtro de aceite hidráulico en la entrada de la válvula de inversión para purificar el aceite hidráulico al máximo, evitar el atasco de la válvula hidráulica y mejorar la confiabilidad del producto. Los componentes clave del sistema eléctrico son todos componentes de marcas reconocidas internacionalmente, como interruptores de proximidad y botones de control, que mejoran la confiabilidad del camión de basura.


● El uso de plásticos de ingeniería resistentes al desgaste de alta calidad,El mecanismo de llenado a presión, el par de movimiento de la patineta y el par de movimiento de la topadora en la pista del contenedor de basura adoptan la forma de movimiento "deslizante". Función de autolubricación y capacidad de autoeliminación de basura.

● El diseño de la tubería es hermoso y confiable. TEl sistema hidráulico adopta la tubería tipo férula, que tiene una apariencia hermosa y es buena para el desmontaje y montaje repetidos. En comparación con los tubos soldados ordinarios, puede reducir el impacto de las impurezas en el rendimiento del sistema hidráulico.
●
Configuración confiable y fácil de usar.El sistema de monitoreo multimedia en tiempo real se puede seleccionar para monitorear la presión de llenado, alimentación, descarga e información de la vista trasera para proteger la seguridad de la operación del vehículo. Puede equiparse con una caja de control remoto inalámbrico para garantizar la seguridad del trabajo del operador.
● Barandilla de aleación de aluminio:La barandilla lateral está hecha de un perfil de aleación de aluminio, la apariencia general es hermosa y se puede reciclar por completo para evitar el desperdicio de recursos y la contaminación ambiental.

Gran recogida de residuos domésticos
Este producto tiene la capacidad de remoción y transporte de grandes desechos domésticos. Es un equipo de transferencia que conecta el gran punto de recogida de residuos domésticos con la gran planta de tratamiento de residuos domésticos. Puede romper, comprimir y transferir los desechos domésticos grandes in situ, resolver los problemas de carga difícil y gran volumen de transporte de desechos domésticos grandes, simplificar el proceso de remoción y transporte y reducir la intensidad laboral de los trabajadores de saneamiento.
En comparación con los camiones de basura de compresión tradicionales, este producto puede descomponer, comprimir y transferir basura doméstica de gran tamaño principalmente en función de los siguientes objetivos:
Súper fuerza de trituración: TEl mecanismo de llenado a presión adopta el concepto de diseño de "cilindro monopatín incorporado". Durante el proceso de prensado de basura, la gran cavidad del cilindro de la patineta empuja la placa deslizante hacia abajo para generar una fuerza de trituración nominal de hasta 300 KN. La capacidad de exprimir y triturar la basura es extremadamente fuerte.

Alimentación conveniente:La tolva de llenado tiene un volumen de 2,4 m³, un ancho de boca de alimentación de 1972 mm y una longitud longitudinal de la tolva de 1700 mm, la cual está diseñada para facilitar el llenado y alimentación de residuos domésticos de gran tamaño;

Protección especial:Uso innovador de sensores incorporados en los cilindros hidráulicos del mecanismo de llenado a presión para resolver el problema de que los sensores externos se dañan fácilmente con basura de gran tamaño cuando los desechos domésticos a gran escala se llenan a presión;
Resistente al desgaste y confiable:En vista del problema de la resistencia al desgaste de los desechos domésticos a gran escala en los vehículos, la cubeta de llenado está hecha de acero resistente al desgaste y el raspador está hecho de acero de alta resistencia. La estructura general de la estructura es sobresaliente, confiable y duradera.
Este producto es principalmente adecuado para la recolección y transferencia de basura doméstica grande, como sofás, colchones, cajas de madera y electrodomésticos (refrigeradores).

Principales parámetros técnicos
