Camión de basura comprimido de 12 toneladas

Descripción del producto
La marca "Zoomlion" ZBH5120ZYSDHE6 12 Tons Compressed Garbage Truck es una nueva generación de camiones de basura comprimidos de carga posterior desarrollados y diseñados de forma independiente por Changsha Zoomlion Environmental Industry Co., LTD. El vehículo tiene una apariencia hermosa, excelente rendimiento, control avanzado y adopta tecnología de compresión bidireccional para completar la recolección y transferencia de basura doméstica urbana, con una gran capacidad de carga y su rendimiento integral ha alcanzado el nivel avanzado de productos domésticos similares.

Resumen de funciones
Con recolección de basura, carga y compactación automática de basura, compresión de basura suelta, transferencia y descarga de basura y otras funciones.
Principio de funcionamiento: cuando el cubo de relleno está lleno de basura, el raspador se abre y la patineta impulsa el raspador para que se mueva hacia abajo y lo inserta en la basura para triturarlo y comprimirlo por primera vez. El raspador gira hacia adelante y compacta aún más la basura. Una vez que el raspador está en su lugar, se mueve hacia arriba con la patineta, compacta y carga la basura en el contenedor de basura y luego regresa a la posición inicial. Todo el proceso de trabajo se controla automáticamente, y cuando la basura se presiona continuamente, la pala se retira gradualmente bajo la acción de la presión de extrusión, de modo que la basura se llene uniformemente con todo el bote de basura. Cuando el vehículo descargue la basura en el sitio de eliminación (o vertedero), levante el cargador y empuje la pala hacia atrás para empujar la basura fuera del contenedor de basura en dirección horizontal.

Ámbito de aplicación
Es principalmente adecuado para la recolección y el transporte de basura doméstica en barriles, bolsas y a granel en áreas residenciales urbanas, comunidades, grandes fábricas y minas, instituciones y universidades.

Estructura principal y características de rendimiento

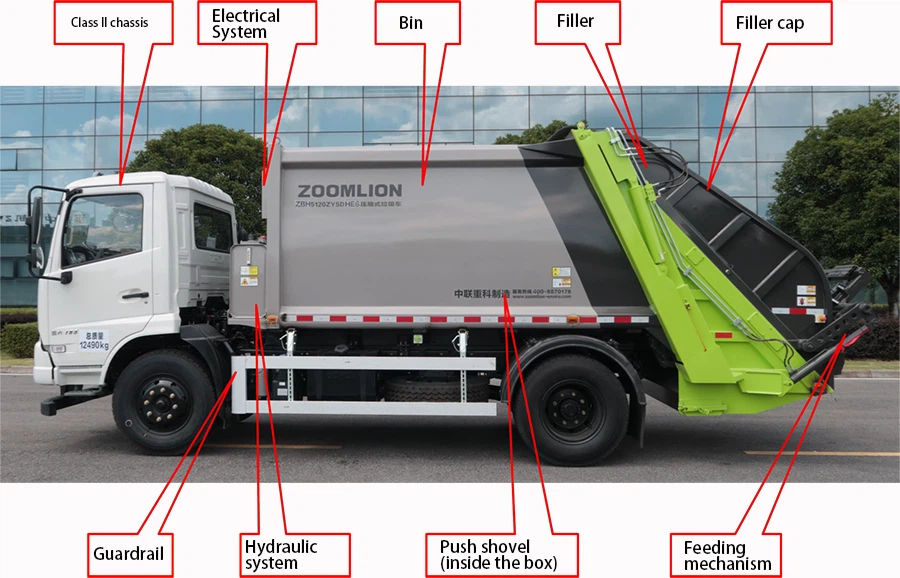

ZBH5120ZYSDHE6 12 Tons Compressed Garbage Truck se compone principalmente de chasis, cubo de basura, relleno, pala de empuje, mecanismo de alimentación, sistema hidráulico, sistema de control eléctrico y otros componentes, la introducción específica es la siguiente:

1.Chasis
Chasis: chasis de automóvil DFH1120B4 tipo ii modificado producido por Dongfeng Commercial Vehicle Co., LTD., con gran potencia y gran capacidad de carga, el chasis es uno de los chasis de vehículos comerciales nacionales de seis emisiones más avanzados y confiables del actual {{2} Sistema de }ton fabricado en China.

Motor: Dongfeng Cummins D4.0Motor diesel NS6B185, potencia nominal 136kW, velocidad nominal 2400r/min, emisiones hasta el sexto estándar nacional.
2.Estructura de la chaqueta
empuja la pala

La pala de empuje está fabricada con un perfil de alta calidad y un panel de acero resistente a la intemperie soldados entre sí. Es la parte de la descarga del producto. La pala de empuje está dispuesta dentro del cubo de basura y es impulsada por dos cilindros hidráulicos para deslizarse a lo largo de la pista del cubo de basura para completar la descarga.
Compartimiento
Cubo de basura es la parte del producto para la recolección y almacenamiento de basura doméstica, y también es la matriz de conexión de partes importantes como los rellenos. Su razonable diseño estructural y selección de materiales aseguran la optimización del rendimiento del producto; La cavidad interna adopta acero resistente a la intemperie de alta calidad con fuerte resistencia a la corrosión, alta resistencia máxima, fuerte resistencia a la corrosión y larga vida útil, especialmente adecuado para entornos de trabajo corrosivos; La placa lateral adopta el moldeado de flexión de toda la placa, el diseño de la superficie curva mejora la rigidez de todo el marco y aumenta la estética; El fondo del contenedor está diseñado con un mecanismo de bloqueo del dispositivo de llenado.
El dispositivo de carga
El relleno es una parte del producto que comprime y reduce el volumen de la basura doméstica. El mecanismo de llenado a presión en el cargador comprime la basura en la tolva del cargador y la carga en la caja de basura a través del movimiento deslizante y la rotación del raspador. La parte inferior del dispositivo de llenado está diseñada con un tanque de aguas residuales para mejorar la capacidad de almacenamiento de aguas residuales del producto; La cara del extremo frontal del dispositivo de llenado está equipada con una tira de sellado doble y forma una estructura de sellado con la cara del extremo posterior del cubo de basura para prevenir eficazmente la fuga de aguas residuales; En la tolva del dispositivo de carga se utiliza acero resistente al desgaste de alta dureza, lo que mejora la durabilidad del producto.
mecanismo de alimentación
El mecanismo de alimentación es la parte que vierte la basura del contenedor de recolección de basura en la tolva de la llenadora. Según la gama del contenedor de recogida, el volumen del cubo al que se puede adaptar la pieza es diferente. El proceso de vertido de basura en la cubeta de embalaje se realiza mediante el cilindro hidráulico que acciona el mecanismo de cuatro enlaces.
La cubierta de la máquina de llenado

La cubierta de llenado se usa para proteger la tolva de llenado para evitar que se derrame la basura y que se filtren olores. A través del mecanismo de biela y el accionamiento del cilindro para realizar el bloqueo de apertura y cierre de la cubierta de llenado.
Guardrail es un conjunto
Montaje de barandilla por viga de aluminio y montaje de soporte de acero al carbono de alta calidad, hermosa apariencia generosa.
3.Modo de operación de trabajo

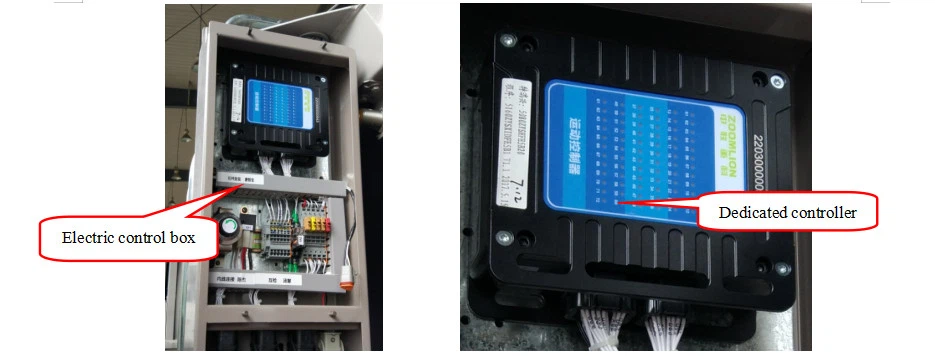

El vehículo adopta el modo de control de "controlador de movimiento más panel de operación de bus CAN". La operación del vehículo se realiza mediante tres dispositivos de operación, uno de los cuales está ubicado en el panel de operación de la cabina, y los otros dos están ubicados en la caja de operación en el lado derecho de la parte trasera del vehículo y el lado izquierdo de el vehículo.

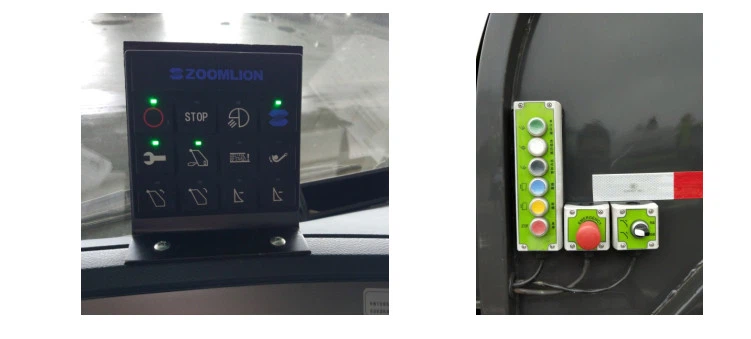

El panel de control está ubicado en la sala de conducción, por lo que el conductor puede realizar el trabajo de empujar, palear y descargar sin bajarse:

Las funciones de cada botón en el panel de control de la cabina se describen en la siguiente tabla:

Símbolos de botón	El nombre del botón	Función de botón
	La fuente de poder	Presione el botón 3S, el indicador se vuelve verde, instale el sistema encendido, presione el botón nuevamente, el indicador se vuelve rojo, instale el sistema apagado.
	deténgase	Detiene la acción actual.
	Luz de trabajo	Presione el botón, la luz de trabajo encendida, presione el botón nuevamente, la luz de trabajo apagada.
	luz de fondo	Presione el botón, luz de fondo del panel; Presione el botón nuevamente y la luz de fondo del panel se apagará.
	mantenimiento	Presione el botón 3S, el indicador se vuelve rojo, ingrese al modo de mantenimiento, el motor está inactivo, el zumbador emite un pitido; Presione este botón nuevamente, la luz indicadora se vuelve verde y entra en modo automático.
	Área después de la operación	Presione este botón, el indicador de llenado se vuelve rojo y entra en el modo de llenado; Presione este botón nuevamente, el indicador de llenado a presión se vuelve verde y entra en el modo de descarga.
	Luz indicadora llena	Cuando empuja la pala hacia atrás para cerrar la inducción del interruptor, la luz indicadora de presión completa se vuelve brillante; de ​​lo contrario, no se ilumina.
	Luz indicadora de gancho	Cuando el interruptor de proximidad del gancho no tiene inducción, la luz indicadora del gancho se vuelve brillante; de ​​lo contrario, no será brillante.
	El relleno se levanta	Acción puntual, se abre el gancho de bloqueo, se levanta el relleno, el motor funciona a velocidad, suena el zumbador, se levanta en su lugar, limpieza automática de basura.
	El relleno baja	Acción puntual, el relleno cae, el gancho de bloqueo se bloquea, el motor funciona a velocidad, suena el zumbador.
	Empuje la pala	Acción puntual, cuando el interruptor de proximidad de elevación detecta, la pala de empuje se puede empujar hacia afuera, la velocidad de trabajo del motor.
	Empuje la pala hacia atrás	Empujar y palear hacia atrás: esta acción solo se usa para condiciones de depuración y mantenimiento. Presione el botón para retraer la pala.

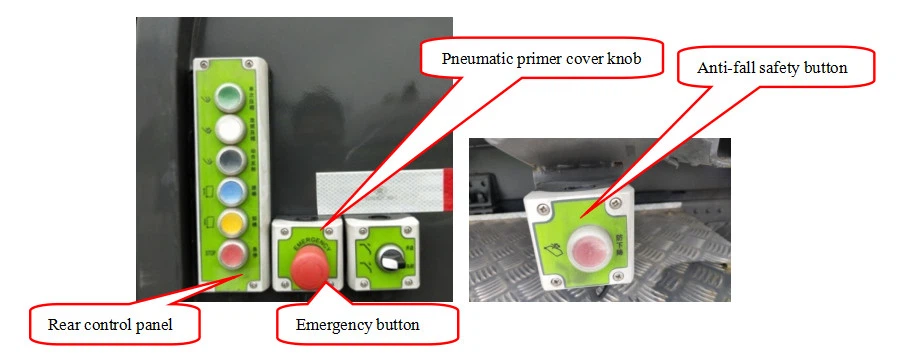

La siguiente tabla describe las funciones de los botones en el panel de control del área trasera:

Principales parámetros técnicos del producto.

Ventajas principales
1,Rendimiento superior
Protección del medio ambiente:
1. Velocidad de trabajo razonable y excelentes componentes, controlan el ruido de trabajo del vehículo, reducen la contaminación acústica;

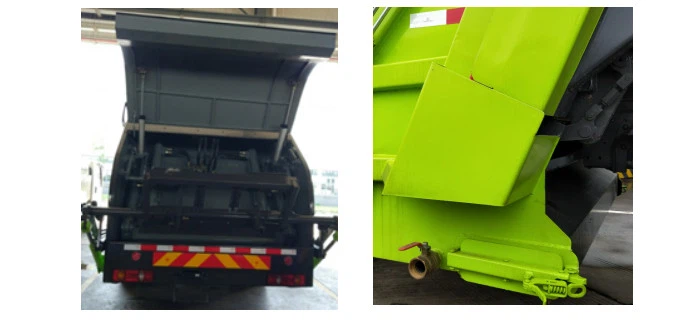

2. Se adopta un sello de goma de doble capa en la superficie de unión del relleno y el cubo de basura, y el dispositivo de desvío de aguas residuales está dispuesto en el lugar de sellado, que puede desviar las aguas residuales al tanque de aguas residuales del relleno, prevenir eficazmente las fugas de aguas residuales y reducir la contaminación ambiental. ;
3. La cubierta del dispositivo de llenado cubre completamente el puerto de alimentación del dispositivo de llenado, lo que elimina el fenómeno del polvo que vuela causado por la perturbación del flujo de aire de la cola en el proceso de transferencia y reduce la contaminación por olores;

Alta eficiencia:
1. Tecnología de compresión bidireccional, alta relación de compresión de basura, gran capacidad de carga;
2. El volumen de la cubeta del dispositivo de llenado es grande y la eficiencia de la operación de alimentación es alta. El tiempo del ciclo de la operación de alimentación es inferior a 10 s (tipo de giro de cubeta);

1. A diferencia del modo de control PLC tradicional ampliamente utilizado en la industria nacional, el producto en el modo de control de tecnología madura avanzada extranjera, utilizando el "bus CAN más modo de controlador especial" más avanzado, alto grado de automatización, buena confiabilidad, bajo tasa de fallas, larga vida útil;
2. El control de salida de potencia del motor es el control del acelerador a través del sistema eléctrico para lograr un control automático, para garantizar que el camión de basura en sus diversos estados operativos, el motor pueda elegir automáticamente la aceleración y el estado inactivo, evitar la pérdida de energía y el calentamiento del sistema, reducir Consumo de combustible, buena economía.
3. El sistema de monitoreo multimedia en tiempo real se puede seleccionar para monitorear la información de presión de llenado, carga, descarga y marcha atrás, para proteger la seguridad de la operación del vehículo.
Gran capacidad de alcantarillado:
Dos estructuras de tanques de aguas residuales en el lado derecho del cubo de basura y la parte inferior del cargador aprovechan al máximo el espacio del vehículo y tienen una gran capacidad de aguas residuales.

1. Alta adaptabilidad:
Diferentes usuarios pueden elegir diferentes instituciones de cubo (cubo) de acuerdo con diferentes métodos de recolección de basura: cubo de basura estándar ZBT59003-88 (300 litros), bote de basura de plástico (240 litros, 660 litros, 1100 litros), cubo de basura pequeño ( 800 litros), mecanismo de volcado del balde (1400L) y mecanismo de elevación del balde.
Fuerte resistencia a la corrosión:
Los cubos de basura, las palas, los rellenos y otras partes principales en contacto con la basura están hechos de acero de alta resistencia a la intemperie o acero resistente al desgaste, con un rendimiento general sobresaliente, resistencia a la corrosión y resistencia al desgaste.

2, alta seguridad:

El lado del cubo de basura está equipado con un interruptor anticaída para evitar el mal funcionamiento del cargador después de levantarlo y poner en peligro la seguridad de las personas; El producto está equipado con un dispositivo de alarma, que puede alertar al operador para que opere con precaución cuando la operación implique seguridad. Circuito de seguridad de elevación hidráulica avanzada, en el proceso de elevación del relleno, incluso si la tubería de aceite estalla, el relleno no caerá repentinamente para causar un accidente maligno; El cubo de basura está equipado con una abrazadera de seguridad para evitar lesiones por caídas del dispositivo de llenado; Hay marcas de seguridad en los productos para guiar a los operadores a operar con seguridad.

3, buena calidad
La bomba de aceite hidráulico, el cilindro hidráulico adopta una marca famosa nacional, el producto está equipado con una válvula multidireccional controlada por aire, con alta confiabilidad. La industria toma la delantera en el diseño del filtro de aceite hidráulico en la entrada de la válvula de inversión, para maximizar la purificación del aceite hidráulico, evitar fallas en el atascamiento de la válvula hidráulica y mejorar la confiabilidad del producto. Los componentes clave del sistema eléctrico adoptan componentes bien conocidos en el país y en el extranjero, como el interruptor de proximidad y el botón de control, lo que mejora la confiabilidad del camión de basura.

4,es fácil de operar
La caja de control de trabajo instalada en la conducción interior y la parte trasera respectivamente, la caja de control de trabajo de conducción interior puede controlar la descarga de empuje y la elección del modo de operación de la parte trasera de la caja de control de operación, controlar el llenado de presión de varias instituciones, tanto el cubo como la tarea, la operación es muy conveniente, especialmente en el vertedero, los trabajadores no necesitan bajarse para completar la descarga.

5,Buen diseño

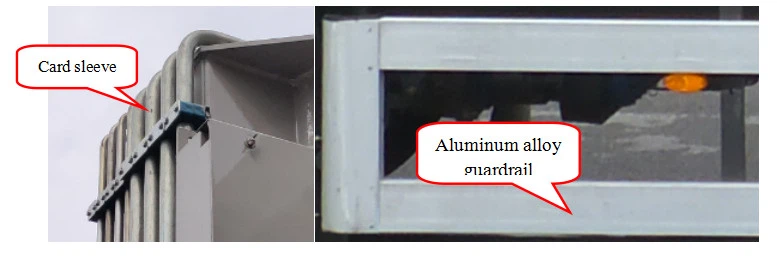

Diseño de tubería hermoso y confiable:
El sistema hidráulico adopta una tubería tipo manguito, una forma hermosa, un buen desmontaje y montaje repetidos, en comparación con la tubería soldada común que puede reducir la influencia de las impurezas en el rendimiento del sistema hidráulico.

Barandilla de aleación de aluminio:

La barandilla lateral está hecha de un perfil de aleación de aluminio, la apariencia general es hermosa y puede realizar un reciclaje completo, eliminar el desperdicio de capital y la contaminación ambiental.
Apariencia bella y generosa:
La sección transversal del cubo de basura es un marco rectangular, la sección longitudinal es un marco trapezoidal, ambos lados y la superficie superior son un modelo de arco circular, todo el modelo de la máquina es hermoso y generoso.
