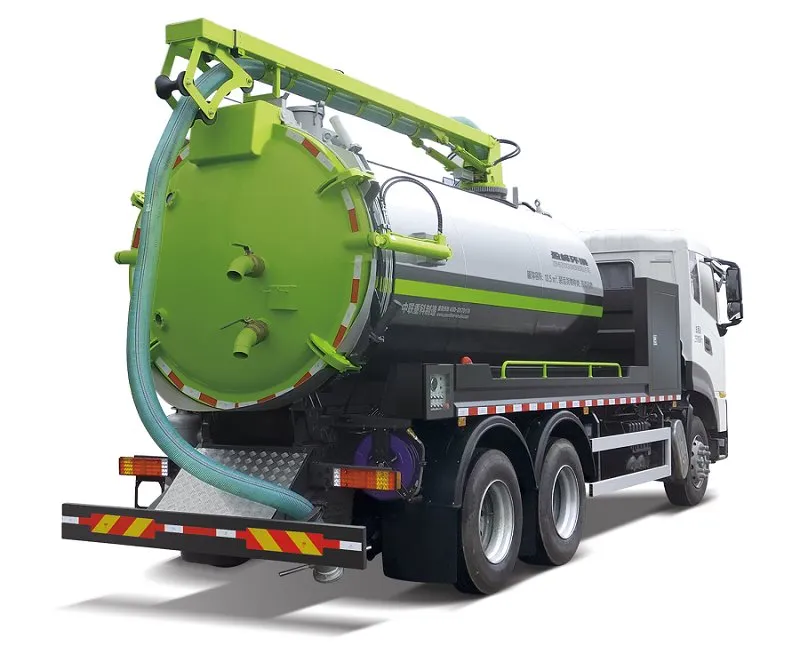

Camión de succión de aguas residuales de 25 toneladas

Descripción del producto
El camión succionador de aguas residuales ZBH5250GXWDFE6 25 toneladas es un nuevo tipo de vehículo sanitario desarrollado por la empresa que integra la recolección, limpieza, transferencia y transporte de lodos y aguas residuales. El automóvil está modificado a partir del chasis Dongfeng Tianlong Class II con dispositivos operativos y sistemas de control especiales.
El automóvil tiene una apariencia hermosa, autocebado y autodescarga, velocidad de trabajo rápida, gran capacidad y transporte conveniente. El camión de succión de aguas residuales adopta la bomba de vacío de succión de aguas residuales líder internacionalmente, que tiene las características de gran succión, alto vacío, gran tonelaje, alta eficiencia, largo rango de succión y un uso más amplio. Tiene un rendimiento superior, como alta eficiencia, protección del medio ambiente y ahorro de energía.

2. Resumen de funciones
El camión de succión de aguas residuales de 25 toneladas está diseñado y fabricado para la compleja red de tuberías de la ciudad y el entorno operativo circundante. Tiene las funciones de succión de aguas residuales, dragado de tuberías, limpieza a alta presión y transporte en tránsito. No solo puede aspirar lodos, grava, ladrillos y otros materiales sólidos para operaciones de rutina, sino que también puede dragar y dragar pequeños ríos. Tiene funciones de dragado y rescate rápidas y eficientes. Se puede utilizar para rescate de saneamiento ambiental urbano, petroquímica y otras industrias especiales. Succión de residuos, dragado, limpieza, descarga a presión, transporte, carga y descarga, etc.

3. Ámbito de aplicación
Es principalmente adecuado para operaciones de succión y limpieza de pozos de agua de lluvia, pozos de sedimentación y zanjas. También es adecuado para las operaciones de bombeo, envío y descarga de aguas residuales y sedimentos en la refinación de petróleo, siderurgia, química, gestión de viviendas, saneamiento ambiental y otras industrias.

Estructura principal y características de rendimiento


1. Chasis
Chasis.Adopta la modificación de chasis tipo dos Tianlong DFH1250D4 producida por Dongfeng Motor Co., Ltd., que tiene una gran potencia y una gran capacidad de carga. El chasis es un chasis de fabricación nacional de un vehículo comercial nacional de seis emisiones con tecnología avanzada y calidad confiable.
EmotorAdopta el motor diesel Dongfeng Cummins D6.7NS6B290 con una potencia nominal de 213kW y una velocidad nominal de 2300r/min, y sus emisiones alcanzan el Sexto Estándar Nacional.


El sistema de succión de aguas residuales al vacío consta de una bomba de vacío, un dispositivo de transmisión y tuberías, una tubería de succión de aguas residuales, un tanque de aguas residuales y un brazo giratorio.

Succión de suciedad.El tanque de aguas residuales es aspirado por la bomba de vacío y la suciedad es succionada al tanque de aguas residuales bajo la acción de la presión atmosférica. Las aguas residuales se filtran y se descargan de nuevo a la alcantarilla. Las aguas residuales se almacenan en el tanque de aguas residuales y se descargan después de ser transportadas al lugar designado.

Limpiar. La bomba de vacío genera vacío y flujo de aire de alta velocidad en la tubería de succión de aguas residuales, y la suciedad se transporta al tanque de aguas residuales bajo la acción del flujo de aire de alta velocidad. Completar el trabajo de limpieza de aguas residuales.

Fila de presión. Coloque la manguera de succión de aguas residuales en el lugar de descarga de aguas residuales para la descarga presurizada, coloque la palanca del interruptor de la válvula de cuatro vías en la posición de descarga para hacer funcionar la bomba de vacío y el sistema puede realizar la descarga de presión.

3. Soporte giratorio
El soporte giratorio se puede girar, extender y cambiar a través del panel de control o control remoto, que puede realizar operaciones de campo de diferentes ángulos, amplitudes y alturas, y tiene una gama más amplia de aplicaciones.

4. Sistema de limpieza
El interior del depósito de aguas residuales tiene una función de limpieza automática. Todo el vehículo está equipado con un carrete de tubería de agua y una pistola rociadora de alta presión, que puede limpiar todo el vehículo y el lugar de trabajo.
Después del diseño optimizado de la vía fluvial del vehículo, el diseño de la tubería del sistema de limpieza de alta presión es más hermoso. Las bombas de agua, las tuberías y las válvulas de agua están equipadas con una función de drenaje de agua para evitar daños en el producto debido a la congelación y el agrietamiento en entornos de baja temperatura.

5. Modo de operación
El vehículo adopta el modo de control de "panel de operación más control remoto inalámbrico más botón de operación". Cuando el trabajo comienza y se detiene, la fuente de alimentación principal del sistema de control, la toma de fuerza hidráulica, la toma de fuerza de vacío y otros dispositivos de trabajo se controlan por separado, lo cual es fácil de operar. La operación del vehículo se realiza mediante tres dispositivos operativos, dos de los cuales están en la cabina y uno está en el panel de operación en el lado derecho de la parte trasera del vehículo.

Botones de operación en la cabina. Los botones de control para la fuente de alimentación, la toma de fuerza hidráulica y la toma de fuerza de vacío están ubicados frente al asiento del conductor y se utilizan principalmente para los preparativos antes de la operación del vehículo. Control remoto inalámbrico. Colocado en la cabina, controla principalmente la rotación, basculamiento, expansión y contracción del brazo giratorio de la tubería de succión de aguas residuales, y la apertura y cierre de la tapa trasera del tanque de aguas residuales y el reinicio de la inclinación.

Panel de operaciones. En la caja de control en la parte trasera del camión de succión de aguas residuales, además de varios botones de control, también hay instrumentos de visualización, que se utilizan principalmente para diversas operaciones de succión de aguas residuales.

Principales parámetros técnicos del producto.

Ventaja del producto
1. Rendimiento superior
El tanque de aguas residuales tiene una estructura avanzada. El tanque de aguas residuales está optimizado por el método de análisis de elementos finitos y ha pasado estrictas pruebas de confiabilidad. El interior del tanque de aguas residuales adopta el proceso de pretratamiento con chorro de arena y el tratamiento anticorrosión de la pintura de marca famosa internacional, que es anticorrosión altamente efectiva y duradera.
La cubierta trasera del tanque se enciende y apaga automáticamente, lo cual es conveniente para volcar y descargar; con dispositivo de protección de alarma de alto nivel de líquido, seguro y confiable; con dispositivo de limpieza automático para facilitar la limpieza.

Amplia gama de absorción de suciedad. La manguera reforzada con alambre de acero de PVC o la manguera trenzada con alambre de acero con brazo giratorio se pueden girar 230 grados horizontalmente, -27 grados, más 53 grados de elevación vertical, y la distancia de succión se puede aumentar en 1,3 m al extender y retraer el brazo. Se utilizan tres tubos de extensión de 1,8 m para extender el tubo de succión. La distancia de succión más lejana puede alcanzar los 9 metros.

El sistema de vacío es eficiente y fiable.La bomba de vacío de paletas rotativas adopta productos de marcas de renombre internacional, con un vacío final del 93 por ciento y una capacidad máxima de bombeo de 15100L/min. Velocidad máxima de trabajo: 1150r/min. Tiene las características de alto vacío, gran succión y buen efecto de succión de suciedad.

Alta configuración de accesorios.Las bombas de vacío, bombas de agua de alta presión, válvulas de rebose, válvulas de descarga, etc. son marcas reconocidas a nivel internacional o nacional, y los componentes de control eléctrico son marcas reconocidas a nivel internacional o nacional, con excelente calidad y alta confiabilidad.


3. Seguro y confiable
Equipado con abrazadera de seguridad para depósito de aguas residuales.Puede proporcionar una protección de seguridad confiable durante las operaciones de mantenimiento.

Sistema de alarma de bajo nivel de agua.Cuando el nivel de agua del tanque de agua limpia es inferior al valor establecido y falta agua, el sistema reducirá automáticamente la velocidad del motor a la velocidad de ralentí para proteger la bomba de agua.
Sistema de alarma de alto nivel de depósito de aguas residuales.Cuando el nivel de líquido del tanque de aguas residuales alcanza la altura establecida, una alarma audible y visual (acompañada de un zumbador), la válvula de compuerta se cierra automáticamente y la velocidad del motor se reduce automáticamente a velocidad de ralentí para proteger la seguridad de la succión. sistema.
