Camión de succión de estiércol de 16 toneladas

Pproductoespecificación

El camión de succión de estiércol ZBH5160GXEEQY6 16 toneladas se reinstaló del chasis de clase II del camión EQ1165LJ9CDE de Dongfeng Motor Co., Ltd., equipado con tanque de aguas residuales, mecanismo de rotación de la pluma, tubería de succión de aguas residuales, bomba de vacío y su sistema de transmisión, agua tanque, sistema eléctrico y de gas y otros dispositivos especiales. Se utiliza principalmente para la succión, transporte y descarga de sedimentos como alcantarillado y fosa séptica.

Funciones

Succión, transporte y descarga de sedimentos como alcantarillado y fosa séptica.

Solicitud
El camión de succión de estiércol de 16 toneladas es adecuado para la succión, descarga y transporte eficientes de líquidos de residuos fecales de fosas sépticas, lixiviados de vertederos, aguas residuales de fábricas y otros líquidos.

Estructura principal y características de rendimiento
El camión aspirador de estiércol modelo ZBH5160GXEEQY6 16 toneladas está compuesto por un chasis de automóvil, un sistema de aspiración de aguas residuales, un brazo giratorio, un sistema de limpieza (opcional) y otros componentes principales. Consulte la Fig. 1-1 para ver el diagrama esquemático de la estructura de la composición.

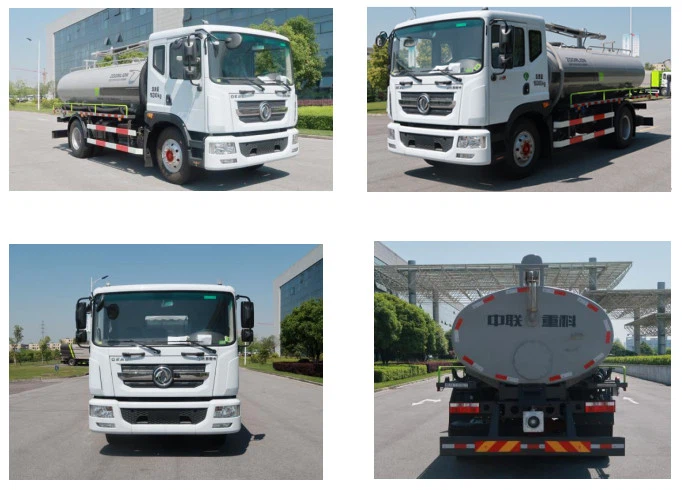

ZBH5160GXEEQY6

1.Chassis
Chasis. El chasis del vehículo Dorica eq1165lj9cde clase II producido por Dongfeng Motor Co., Ltd. está reacondicionado, con gran potencia y gran capacidad de carga.
Motor. Se adopta el motor diesel Guangxi Yuchai ycs04200-68 con una potencia nominal de 147kw y una velocidad nominal de 2300r/min, y la emisión cumple con los seis estándares nacionales.
2. Sistema de succión al vacío
El sistema de succión de aguas residuales consiste en un dispositivo de transmisión de bomba de vacío, bomba de vacío y tubería, brazo giratorio y conjunto de tubería de succión de aguas residuales, tanque de aguas residuales, etc.
3. Bomba de vacío y dispositivo de transmisión.
La bomba de vacío y el dispositivo de transmisión se componen principalmente de toma de fuerza lateral, eje de transmisión, bomba de vacío, etc.
La potencia del motor del chasis se extrae de la toma de fuerza lateral de la transmisión y se transmite a la bomba de vacío a través del eje de la transmisión. La combinación y separación de la toma de fuerza se controlan eléctricamente y se accionan neumáticamente, y el interruptor de control está dispuesto en la cabina.
4. Bomba de vacío y tubería.
La bomba de vacío y la tubería están compuestas por una bomba de vacío, un separador primario de gas y petróleo, un separador secundario de gas y petróleo, un separador de agua y gas, una válvula de cuatro vías, una válvula de bola de purga, etc.
El brazo giratorio puede girar 360 grados manualmente y se fija en el tanque de aguas residuales con un perno cuando se detiene la operación; La longitud total de la manguera de succión de aguas residuales es de 7 m y el diámetro de la tubería de succión de aguas residuales es de 100 mm.
Se instala un sistema de escape neumático en el soporte de la pluma giratoria, que puede eliminar fácilmente la suciedad en la tubería de succión de aguas residuales.
El vacuómetro es un vacuómetro resistente a los golpes. Cuando utilice este indicador por primera vez, utilice una aguja pequeña para insertar un pequeño orificio en el orificio del tapón de sellado en el puerto del indicador. El aceite del manómetro de vacío es un aceite especial para instrumentos y no se puede reemplazar por casualidad. Se muestra como presión negativa y presión positiva respectivamente durante el bombeo al vacío y la descarga presurizada.
La válvula de cuatro vías se utiliza para convertir los dos modos de funcionamiento de bombeo de vacío y descarga presurizada.
El separador de aire y agua separa el agua del aire para proteger la bomba de vacío. La bomba de vacío es una bomba de vacío de paletas rotativas con sello de aceite, que puede bombear vacío o aire comprimido a través de una conversión de válvula de cuatro vías y se instala dentro del bastidor del chasis.
El aceite lubricante en los separadores de gas y petróleo primario y secundario se utiliza para lubricar la bomba de vacío. Cuando la bomba de vacío gira, el aceite lubricante se descargará con el aire. Cuando el aire fluya a través de los separadores de gas y petróleo primario y secundario, el petróleo se separará y se suministrará nuevamente a la bomba de vacío para su reciclaje.
La válvula de seguridad se utiliza para evitar una presión negativa excesiva durante la succión. El grado máximo de vacío del sistema de vacío se puede ajustar ajustando la válvula de seguridad.
5. Conjunto de tubería de succión
La tubería de succión de aguas residuales es una tubería con un diámetro interior de manguera de goma de tela de alambre de acero de 100 mm, un extremo está conectado con el brazo giratorio y el otro extremo se inserta en el pozo de estiércol. Antes de la operación, la tubería de extensión debe aumentarse a la longitud requerida de acuerdo con la altura de succión de aguas residuales, y la tubería de extensión debe conectarse con la tubería de succión de aguas residuales con un conector rápido.
6. Riego de aguas residuales
El tanque de aguas residuales es cilíndrico elíptico, hecho de placa de acero, y el volumen del tanque es 10.3M ³. Se instala un indicador de nivel de agua en la placa de sellado trasera del cuerpo del tanque y se instala un dispositivo de descarga de estiércol en la parte inferior. A través del indicador de nivel de agua, se puede observar la altura de la suciedad en el tanque para confirmar si está completamente lleno; La suciedad en el riego se puede descargar a través de la válvula de bola manual del dispositivo de descarga fecal inferior.
El punto de apoyo giratorio de la pluma giratoria y la entrada de la tubería de succión de aguas residuales se encuentran en la parte superior delantera del cuerpo del tanque. Inserte primero el extremo de la manguera de succión de aguas residuales en las aguas residuales. La bomba de vacío genera vacío en el depósito de aguas residuales. La basura, las aguas residuales, el agua de lodo, etc. se succionan al tanque de aguas residuales desde la manguera de succión de aguas residuales bajo la acción de la presión atmosférica y el flujo de aire.
Para garantizar un buen sellado del tanque de aguas residuales, todas las placas de sellado del tanque de aguas residuales deben estar selladas. Después de descargar el tanque, límpielo a tiempo.
7. Pluma giratoria

El brazo giratorio se utiliza para soportar la manguera de succión de aguas residuales y hacer que la manguera de succión de aguas residuales se eleve, gire y se expanda con una amplitud variable, con un ángulo de rotación de 360 ​​grados.
8. Dispositivo de excreción fecal
El dispositivo de drenaje fecal está compuesto por un codo de drenaje fecal y una válvula de bola manual. La salida de la válvula de bola manual se puede extender para descargar las aguas residuales al lugar designado.
9. Sistema de limpieza (opcional)
Cuando sea necesario limpiar el vehículo, conecte la pistola rociadora, encienda el interruptor de limpieza de vías de agua y la bomba de diafragma comience a funcionar, luego se pueden limpiar el vehículo y el suelo. El sistema de limpieza también puede remover y diluir fácilmente las heces.

10.Ométodo de operación
Disposición y función del dispositivo de operación
El dispositivo operativo del camión séptico ZBH5160GXEEQY6 se divide en tres partes. La primera parte está en la cabina. La segunda parte está en la válvula de cuatro vías en el medio de la carrocería del automóvil. La tercera parte es la caja de operación en la parte trasera del lado derecho de la carrocería del vehículo.

El dispositivo operativo en la cabina es el botón de control de toma de fuerza del dispositivo de trabajo especial.
El diagrama esquemático del botón de toma de fuerza y ​​el botón de encendido del dispositivo de trabajo especial se muestra en la Figura 3-1.

Dispositivo de operación intermedia de la carrocería del vehículo.
El dispositivo de operación central del camión séptico ZBH5160GXEEQY6 está ubicado en la válvula de cuatro vías y la válvula de bola en el relleno del separador secundario de petróleo y gas debajo del tanque de aguas residuales en el medio del lado izquierdo del automóvil. Consulte la Fig. 3-2 para conocer la posición de trabajo de la manija de la válvula de cuatro vías.
Cuando la manija de operación de la válvula de cuatro vías se tira hacia atrás, la válvula de cuatro vías se coloca en la posición de succión y la válvula de bola en el relleno de aceite del separador secundario de gas y petróleo se abre (se puede controlar la inyección de combustible) . La cámara de entrada de aire de la bomba de vacío está conectada con el tanque de aguas residuales, que está en el estado de vacío de succión, y el sistema lleva a cabo la operación de succión de aguas residuales;
Cuando la manija de operación de la válvula de cuatro vías se tira hacia adelante, la válvula de cuatro vías se coloca en la posición de descarga y la válvula de bola en el relleno de aceite del separador secundario de gas y petróleo se cierra (lo que puede garantizar la presión de entrada). ). La cámara de entrada de la bomba de vacío está conectada con la atmósfera, la bomba de vacío emite aire comprimido y el sistema realiza la operación de descarga de aguas residuales;
La manija de operación de la válvula de cuatro vías debe operarse cuando la bomba de vacío está parada.
Imagen 3-2 posición de trabajo de la palanca de cambio de válvula de cuatro vías
Dispositivo operativo en la parte trasera de la carrocería del vehículo (la función de la pistola rociadora es la función del sistema de limpieza opcional)

Dispositivo de operación en la parte trasera de la carrocería del vehículo


La caja de interruptores del dispositivo de operación en la parte trasera de la carrocería del camión séptico ZBH5160GXEEQY6 está ubicada en el tanque de aguas residuales en la parte trasera derecha de la carrocería del automóvil. La apertura y cierre de la válvula de escape y la apertura y cierre de la bomba de agua de la pistola rociadora están controlados por control eléctrico.

Consulte la tabla 3-2 para conocer el uso y funcionamiento de la perilla de la caja de interruptores del dispositivo operativo en la parte trasera de la carrocería del vehículo:


Tabla 3-2 instrucciones de funcionamiento de la perilla de la caja de interruptores del dispositivo de operación en la parte trasera de la carrocería del vehículo

Principales parámetros técnicos

Malgunas ventajas
1.Rendimiento superior
La bomba de vacío tiene una gran capacidad de trabajo. El grado máximo de vacío es del 93 por ciento, que tiene las características de alta eficiencia de succión, separación de gas y petróleo, separación de agua y gas, etc.
La profundidad de succión es profunda. La profundidad de succión no debe ser inferior a 4,5 m por debajo de la superficie de apoyo de la rueda.
El brazo giratorio tiene una estructura superior. El brazo giratorio que sostiene la tubería de succión de aguas residuales puede girar 360 grados horizontalmente y levantarse hacia arriba y hacia abajo, lo cual es conveniente para la operación de succión de aguas residuales.
El sistema de vacío está equipado con un dispositivo de escape. Las heces en la tubería de succión de aguas residuales se pueden descargar fácilmente después de la operación y la operación es liviana.
Configure el sistema de limpieza (opcional). Puede lavar y remover heces y escoria apelmazada y limpiar todo el vehículo.
Tiene la función de succión fecal remota. La distancia de succión fecal horizontal puede alcanzar unos 15 m.
Defecación rápida. Configure la función de descarga de presión neumática, que puede descargar las heces de manera segura y rápida.
Gran volumen del tanque. El volumen del tanque alcanza los 10,3 M³, puede contener más suciedad.
2.Ssuperior en calidad

Estructura sólida del tanque. El cuerpo del tanque está hecho de chapa de acero de 6 mm de espesor con materiales sólidos y una estructura duradera.
Alta configuración de accesorios. La bomba de vacío adopta marcas nacionales reconocidas, con alto grado de vacío, rendimiento superior y rendimiento de trabajo confiable.
3.Sseguro y confiable

Equipado con indicador de nivel de agua sucia del depósito. El tanque de aguas residuales está equipado con un indicador de nivel de líquido, que puede observar visualmente si el tanque está lleno.
Equipado con dispositivo de alarma de tanque lleno. El tanque de aguas residuales está equipado con un dispositivo de alarma anti desbordamiento para emitir un pitido cuando el tanque está lleno para recordar al personal.

Odispositivos opcionales
