Camión cisterna de succión de aguas residuales

Changsha Zoomlion Medio Ambiente Industria CO., LTD

▼ Roductoespecificación

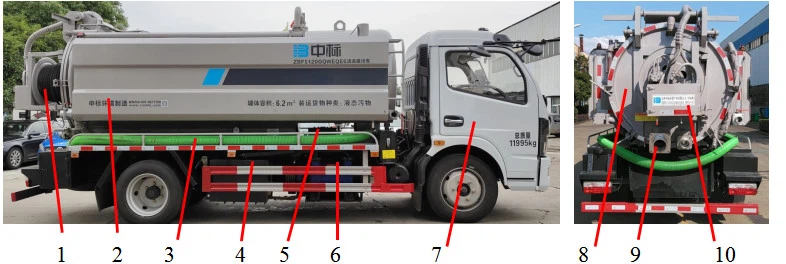

1. Carrete de manguera 2. Tanque de agua limpia 3. Manguera de succión 4. Tanque de agua de enfriamiento 5. Bomba de agua de alta presión 6. Bomba de vacío de anillo de agua 7.Chasis 8. Tanque de aguas residuales 9. Salida de drenaje 10.Caja de operaciónEl camión cisterna de succión de aguas residuales TypZBF5120GQWEQE6 es un vehículo municipal especial desarrollado por nuestra empresa. Es aplicable principalmente al dragado, limpieza y succión de aguas residuales de alcantarillas urbanas, pozos de agua de lluvia, pozos de sedimentación y zanjas. También es adecuado para la limpieza de tuberías en refinación de petróleo, hierro y acero, industria química, gestión de viviendas, saneamiento y otras industrias, así como la succión, transporte y descarga de aguas residuales y sedimentos.

Funcciones:

• Ø Dragado: el motor del chasis impulsa la bomba de agua de alta presión para operar a través de la toma de fuerza sándwich para producir un flujo de agua de alta velocidad de 21MPa y 211l / min. el flujo de agua a alta presión se rocía desde las direcciones delantera y trasera de la boquilla especial a través de la manguera de goma de alta presión. En el alcantarillado, el chorro hacia adelante puede lavar el bloqueo en el frente, y el chorro hacia atrás puede lavar la pared de la tubería y lavar el sedimento. Al mismo tiempo, la fuerza de reacción también impulsa la boquilla y la manguera de alta presión para avanzar continuamente, a fin de dragar la tubería. El carrete de tubería de agua accionado hidráulicamente puede controlar la dirección de movimiento y la velocidad de la boquilla. Cuando la boquilla se mueve hacia adelante, puede eliminar el bloqueo en el frente y enjuagar la pared de la tubería. Cuando se mueve hacia atrás, puede eliminar mejor el sedimento y llevarlo al cajón abierto en la boca del pozo. El efecto del lavado repetido es mejor.

•


• Ø succión de camiones cisterna de succión de aguas residuales: la toma de fuerza en el lado del motor del chasis impulsa la bomba de vacío del anillo de agua para generar vacío en el tanque de aguas residuales sellado, insertar la tubería de succión de aguas residuales en el lodo y las aguas residuales se aspiran en el tanque de aguas residuales bajo la acción de la presión atmosférica. Las aguas residuales se filtran y se devuelven al alcantarillado. Las aguas residuales se almacenan en el tanque de aguas residuales y se transportan al lugar designado para su descarga.

• Ø Limpieza de aguas residuales: la bomba de vacío genera vacío y flujo de aire de alta velocidad en la tubería de succión de aguas residuales. Inserte la tubería de succión de aguas residuales en el lodo con menos agua y cierta dureza, o alinee la boca de la tubería de succión de aguas residuales con barro, arena, basura, etc. Estos contaminantes se introducen en el tanque de aguas residuales bajo la acción del flujo de aire de alta velocidad. Operación completa de limpieza de aguas residuales.

▼ Main estructura y características de rendimiento
Sistema de succión al vacío:

• Ø Se adopta la bomba de vacío de anillo de agua, con bajo costo y gran succión, que puede garantizar un funcionamiento prolongado sin degradación del rendimiento, y la extracción máxima de aire es de 9 m ³ / Min, el grado de vacío límite alcanza el 93%.

• Ø El tanque de aguas residuales está hecho de placa de acero de 5 mm, cilíndrico, con apertura y cierre automático de la cubierta posterior, volcado y descarga, con ventana de observación de alto nivel de líquido, con un volumen total de 7.3m3 y un volumen de anuncio de 6.2m3.

• Ø La tubería de succión de aguas residuales adopta una manguera de PVC con una longitud de 8 m y un diámetro de 100 mm. El conector rápido está conectado a la tubería de succión de aguas residuales en el tanque. La parte delantera está equipada con un conector especial de succión de aguas residuales antibloqueo para facilitar la limpieza de aguas residuales y la operación de succión.

• Ø La válvula hidráulica manual se utiliza para abrir y cerrar la cubierta trasera del tanque de aguas residuales, volcar y restablecer el tanque, que es fácil de operar y tiene pocas fallas.

• Ø Tiene una función de absorción de suciedad eficiente y rápida. La profundidad de absorción de suciedad es superior a 4,5 m, y el tiempo de absorción de Grand Slam es inferior a 6 minutos (profundidad 1,5 m).

Sistema de dragado y limpieza a alta presión:

• Ø Se adopta una bomba de agua de alta presión tipo émbolo, con presión nominal de 21MPa, flujo de 211l / min, alta presión y gran flujo, y alta eficiencia de dragado.

• Ø El tanque de agua limpia se coloca a ambos lados del tanque de aguas residuales y se conecta entre sí, con un volumen total de 3 m3. La operación de dragado del tanque lleno puede tomar aproximadamente 15 minutos a la vez.

• Manguera especial de goma de alta presión de 60 m con diámetro de ∅ 19 mm, peso ligero, resistencia a la fricción y fuerte resistencia a los arañazos en la superficie. La manguera se enrolla en el carrete y el motor impulsa la rotación, que puede ser hacia adelante y hacia atrás. La manguera se extiende y se retrae.

• Ø Dos boquillas están configuradas de serie. Cada boquilla tiene una boquilla delantera y 10 boquillas hacia atrás, que son adecuadas para dragar tuberías con un diámetro de 150-600 mm.

• Ø El avance y el retroceso de la boquilla y la manguera de goma son operados por una válvula hidráulica manual, y el ajuste del tamaño del acelerador se opera mediante un bloqueo de tracción manual, que es simple y confiable.

▼ Principales parámetros técnicos

▼ Configuración superior del producto
