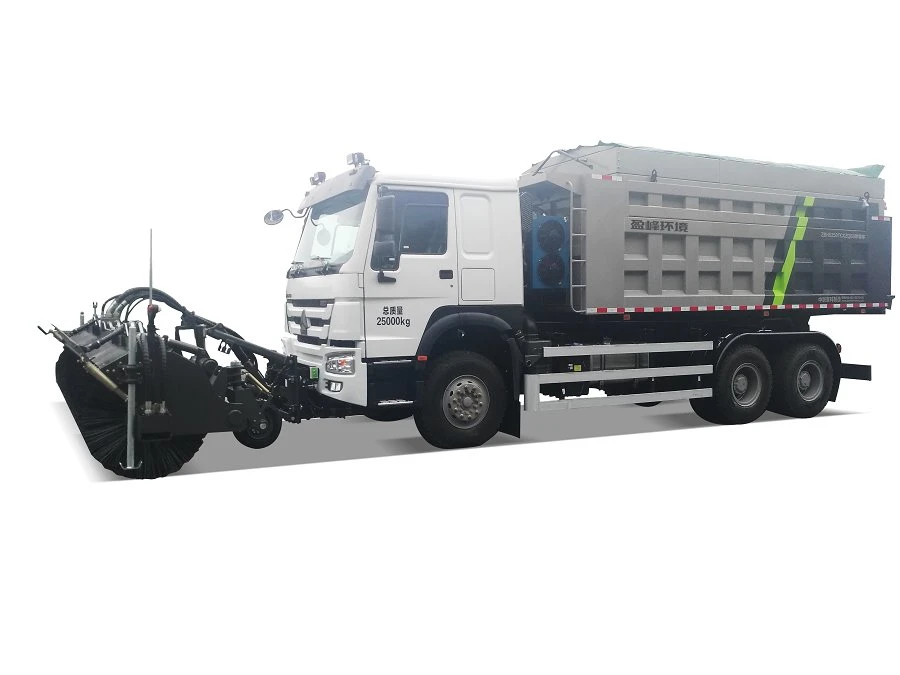

Vehículo quitanieves

El vehículo quitanieves ZBH5250TCXZZE6 es un quitanieves multifuncional desarrollado por Changsha Zoomlion Environmental Industry Co., Ltd. sobre la base de la absorción de tecnología avanzada europea y americana y con el fin de satisfacer la demanda del mercado. El vehículo se reacondiciona agregando cepillo de rodillos, pala quitanieves, esparcidor, sistema hidráulico, sistema eléctrico y otros componentes sobre la base del chasis de clase II de SINOTRUK. El vehículo de remoción de nieve integra múltiples funciones tales como empujar nieve, barrer nieve, distribuir agente de derretimiento de nieve sólida, etc. El rendimiento principal, la fiabilidad y la seguridad de sus productos son superiores a los productos domésticos similares. El vehículo tiene varias funciones, alta eficiencia y ahorro de energía.

Resumen funcional
El barrido con rodillo o la pala quitanieves son opcionales en la parte delantera; La parte trasera está equipada con un esparcidor grande, que es adecuado para operaciones de remoción de nieve y hielo durante mucho tiempo.

Ámbito de aplicación

Aplicación: aplicable a diversas condiciones de remoción de nieve, como vías urbanas, autopistas, circunvalaciones, rampas, autopistas, aeropuertos, etc.

Main estructura &características de rendimiento

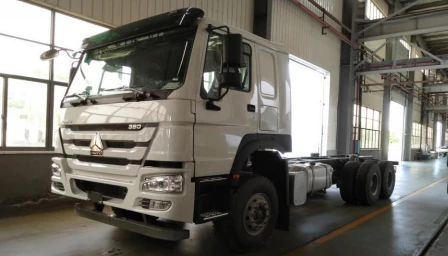

1,Chassis
Chasis. Se adopta el chasis clase II de 25 toneladas de la serie SINOTRUK TX, con tecnología avanzada, calidad confiable y gran capacidad de carga. El paquete de zona fría estándar garantiza el rendimiento de arranque en frío del chasis.
motor. Se adopta el motor diésel Weichai de seis cilindros en línea, enfriado por líquido, sobrealimentado e intercooler, de inyección directa con el modelo wp10h400e62 (potencia nominal de 294kW) para cumplir con los requisitos de operación bajo diferentes condiciones de remoción de nieve.

• El sistema hidráulico adopta un sistema sensible a la carga, que es eficiente y ahorra energía;

• La bomba hidráulica, el grupo de válvulas hidráulicas y el motor adoptarán piezas hidráulicas de marcas reconocidas internacionalmente;

• La bomba hidráulica adopta una bomba de desplazamiento variable de émbolo con función de retroalimentación de carga, con alta eficiencia y pequeña pérdida de potencia;

• El sistema hidráulico está equipado con una función de corte de presión para evitar el desbordamiento de alta presión, reducir el calentamiento del sistema y proteger eficazmente la confiabilidad del sistema;

• Las máquinas y herramientas quitanieves comparten un conjunto de sistema hidráulico con alta integración y confiabilidad;

• Las tuberías y juntas hidráulicas serán de marcas reconocidas internacionalmente;

• El sistema hidráulico está equipado con dispositivos de filtración de alta presión y disipación de calor para garantizar el funcionamiento normal y fiable del circuito de aceite. El elemento de control de temperatura ajusta automáticamente el radiador para garantizar un funcionamiento continuo y a largo plazo.

• Tiene la función de alarma de alta temperatura del aceite y bajo nivel de aceite;

• Tiene la función de disipación de calor forzada;

• Tiene función de alarma de alta presión.

• 4. Sistema de control eléctrico:

• Se adopta un sistema de control de bus inteligente modular integrado para el control eléctrico. Se adopta Can bus para la comunicación entre el controlador, la pantalla, la palanca de operación y el chasis para optimizar en gran medida el circuito de control. El programa de control de la pantalla de visualización tiene las funciones de diagnóstico de fallas, alarma de fallas, consulta de estado de IO, selección de modo de trabajo, configuración de parámetros, operación en tiempo real y monitoreo de parámetros en tiempo real. El estado de operación es claro de un vistazo.

• Ø es más conveniente agregar o reducir módulos funcionales. Los módulos funcionales relevantes se pueden agregar o reducir solo haciendo los ajustes relevantes en la pantalla de visualización.

• Ø Se adopta un mango industrial profesional para la operación, lo que hace que la operación sea más simple y conveniente y mejora la seguridad de la operación de conducción. Todas las operaciones se pueden realizar en la cabina, lo que hace que la operación sea más cómoda.

• Ø las piezas clave del núcleo son marcas famosas internacionales, que pueden controlar de manera confiable las máquinas y herramientas, y la operación de todo el sistema es segura, estable y confiable.

(Doméstico, frontal) cepillo cilíndrico de baja velocidad (accionamiento directo, opcional):

• Ø ancho de cerdas del rodillo: 3700 mm, diámetro de cerdas: mayor o igual a 815 mm; Velocidad del cepillo rodante: mayor o igual a 250 rpm;

• El cepillo giratorio adopta la estructura del marco como un todo, con alta resistencia y buena confiabilidad;

• Ø el cepillo de rodillo adopta la estructura de conexión flexible de "motor sumergido más poliuretano", con alta eficiencia de transmisión, protección efectiva del motor y desmontaje conveniente y rápido;

• Ø el cepillo de rodillo puede realizar una desviación de 25 grados hacia la izquierda y hacia la derecha;

• Ø tiene función flotante y se puede nivelar automáticamente según las condiciones de la carretera para evitar obstáculos y reducir la vibración y el ruido;

• Ø el cepillo de rodillo tiene la función de elevación inversa automática;

• Cepillo rodante con función de alarma de presión de puesta a tierra;

• Ø las cerdas son de ensamblaje de un solo chip de forma especial. Las cerdas están dispuestas en una disposición mixta de polipropileno y alambre de acero, con resistencia al desgaste, buena elasticidad, resistencia a la flexión y sin daños a la superficie de la carretera;

• Ø el cepillo giratorio tiene la función de presionar hacia abajo el cabezal del cepillo, que se ajusta mediante un cilindro hidráulico, y el espacio libre entre la escoba y el suelo se puede ajustar para mejorar efectivamente la tasa de utilización del cepillo;

• El neumático Ø se adopta para la rueda de soporte de barrido rodante, que tiene buena absorción de impactos y estabilidad. La rueda de apoyo está equipada con muelle y tiene función de retorno automático;

• Ø la escoba enrollable y el carro del chasis están conectados por conducción, lo cual es conveniente para la instalación y el desmontaje sin herramientas auxiliares, y puede ser completado por una persona en 3 ~ 5 minutos;

Cepillo de rodillo de baja velocidad (doméstico, delantero) (tipo cadena, opcional):

• Ø ancho de cerdas del rodillo: 3700 mm, diámetro de cerdas: mayor o igual a 915 mm; Velocidad del cepillo rodante: mayor o igual a 250 rpm;

• El cepillo giratorio adopta la estructura del marco como un todo, con alta resistencia y buena confiabilidad;

• Ø modo de conducción del cepillo de rodillos: se adoptan doble motor hidráulico y motor más cadena de conducción combinada. El motor se coloca dentro del marco general para protegerlo de manera efectiva y evitar colisiones;

• Ø el cepillo giratorio puede realizar una desviación de 32 grados hacia la izquierda y hacia la derecha, tiene una función flotante, puede nivelarse automáticamente de acuerdo con las condiciones del camino, desempeña el papel de evitar obstáculos y también puede desempeñar el papel de absorción de impactos y reducción de ruido;

• Cepillo rodante con función de alarma de presión de puesta a tierra;

• Ø el cepillo de rodillo tiene la función de elevación inversa automática;

• Ø las cerdas son de una sola pieza de forma especial, y las cerdas están hechas de polipropileno y alambre de acero, con resistencia al desgaste, buena elasticidad, resistencia a la flexión y sin daños a la superficie de la carretera;

• Ø el cepillo giratorio tiene la función de presionar hacia abajo el cabezal del cepillo, y el espacio libre entre la escoba y el suelo se puede ajustar para mejorar efectivamente la tasa de utilización del pelo del cepillo;

• Se adopta un neumático Ø para la rueda de soporte de barrido de rodillos, que tiene buena absorción de impactos y estabilidad. La rueda de apoyo está equipada con resorte y tiene la función de retorno automático;

• Ø la escoba enrollable está conectada con el chasis del vehículo mediante la conducción en conexión, lo cual es conveniente para la instalación y desmontaje sin herramientas auxiliares. La carga y descarga se puede completar en 3 a 5 minutos por una sola persona;

Cepillo cilíndrico de alta velocidad (doméstico, delantero) (accionamiento directo, opcional):
Ø ancho de cerdas del rodillo: 4200 mm / 3700 mm, diámetro de cerdas: mayor o igual a 915 mm; Velocidad del cepillo rodante: mayor o igual a 400 rpm;
El cepillo giratorio adopta la estructura del marco como un todo, con alta resistencia y buena confiabilidad;
Ø Los motores hidráulicos dobles se utilizan para accionamiento directo. El motor impulsa directamente el husillo para que gire, con alta eficiencia. El motor y el husillo están conectados de manera flexible para proteger el motor de manera efectiva, y el desmontaje es conveniente y rápido; El motor adopta una marca famosa internacional, con buen rendimiento y operación confiable;
Ø el cepillo de rodillo puede realizar una desviación de 32 grados hacia la izquierda y hacia la derecha;
Ø tiene función flotante y se puede nivelar automáticamente según las condiciones de la carretera para evitar obstáculos y reducir la vibración y el ruido;
Cepillo rodante con función de alarma de presión de puesta a tierra;
Ø las cerdas son de ensamblaje de un solo chip de forma especial. Las cerdas están dispuestas en una disposición mixta de polipropileno y alambre de acero, con resistencia al desgaste, buena elasticidad, resistencia a la flexión y sin daños a la superficie de la carretera;
Ø el cepillo giratorio tiene la función de presionar hacia abajo el cabezal del cepillo, y el espacio libre entre la escoba y el suelo se puede ajustar para mejorar efectivamente la tasa de utilización del pelo del cepillo;
Ø el cepillo giratorio está equipado con una función de ajuste automático del escudo para nieve, y el ángulo del escudo para nieve se puede ajustar en la cabina;
El neumático Ø se adopta para la rueda de soporte de barrido rodante, que tiene buena absorción de impactos y estabilidad. La rueda de apoyo está equipada con muelle y tiene función de retorno automático;
La escoba enrollable se conecta con el chasis del automóvil mediante una conexión colgante, que es conveniente para la instalación y el desmontaje sin herramientas auxiliares, y una persona puede completarla en 3 ~ 5 minutos;

• Pala quitanieves (doméstica, delantera) (opcional):

• Ancho de remoción de nieve: 3600 mm;

• Ø la pala quitanieves delantera tiene una estructura de placa de pala segmentada (cuatro secciones) y adopta la estructura para evitar obstáculos de cuatro bielas más un resorte de retorno. Cada placa de pala puede evitar obstáculos de forma independiente y automática;

• Ø la superficie frontal de la pala quitanieves está hecha de acero de alta resistencia; El cilindro hidráulico completa las funciones de elevación, descenso, desviación y otras funciones de la pala quitanieves delantera;

• Ø la pala quitanieves delantera y el chasis del camión adoptan el modo de conexión rápida tipo panel, y son intercambiables y universales con el barrido de rodillos delantero de fabricación propia;

• Ø las palas quitanieves delanteras están equipadas con un mecanismo de absorción de impactos y reducción de ruido: en la parte posterior de cada placa de giro de la hoja, hay un dispositivo de absorción de impactos no metálico, que puede girar la hoja cuando encuentra obstáculos;

• Ø se utilizan dos cilindros de aceite de acción simple de dos etapas para la desviación de la pala quitanieves delantera, y se establece una estructura límite rígida para mejorar la vida útil y la confiabilidad del mecanismo de desviación;

• El sistema hidráulico de desviación está equipado con una válvula de desbordamiento de dos vías para garantizar la estabilidad de la desviación y proteger el cilindro de aceite;

• Ø la pala quitanieves delantera está equipada con bloques anticolisión laterales para proteger la pala quitanieves cuando choca con el bordillo;

• Los postes de advertencia están instalados en el exterior de la pala quitanieves delantera, lo que ayuda al conductor a juzgar la posición lateral de la pala quitanieves durante la remoción de nieve.

Pala quitanieves de alta velocidad (doméstica, delantera):
Ancho de remoción de nieve: 3700 mm;
Ø Hay seis grupos de dispositivos de resorte de torsión rectangulares en la parte posterior de la placa de giro de la hoja, que pueden girar la hoja cuando se encuentran con obstáculos. Pertenece a la función de evitación automática de obstáculos de la segmentación de la hoja (tres secciones), y la altura de evitación de obstáculos es mayor o igual a 120 mm;
Ø la elevación, descenso, desviación y otras funciones de la pala quitanieves delantera se completan con el cilindro de aceite hidráulico, y el ángulo de desviación es de ± 32 grados;
Ø el ángulo de corte del borde de la pala es ajustable, y los ángulos son de 90 grados, 85 grados y 80 grados respectivamente para adaptarse a diferentes condiciones de remoción de nieve.
Ø la hoja frontal de la pala para nieve está hecha de acero resistente al desgaste con buena rigidez;
Ø la pala quitanieves delantera y el chasis del camión adoptan un modo de conexión rápida tipo panel, y son intercambiables y universales con el barrido de rodillos doméstico delantero y la pala quitanieves xc3600;
Ø la pala de nieve delantera adopta la estructura de soldadura integral, y la placa de la pala es un arco aerodinámico, lo que favorece la descarga suave de nieve desde el costado a alta velocidad;
Ø la parte superior delantera de la pala quitanieves delantera está equipada con un dispositivo de bloqueo de nieve para evitar que la neblina de nieve formada durante la remoción de nieve a alta velocidad caiga sobre el parabrisas de la cabina;
Ø se utilizan dos cilindros de aceite para la desviación de la pala quitanieves delantera, y se establece una estructura límite rígida para mejorar la vida útil y la confiabilidad del mecanismo de desviación; El sistema hidráulico de deflexión está equipado con una válvula de desbordamiento transversal para garantizar la estabilidad de la deflexión y proteger el cilindro de aceite;
Los postes de advertencia están instalados en el exterior de la pala quitanieves delantera, lo que ayuda al conductor a juzgar la posición lateral de la pala quitanieves durante la remoción de nieve.
Un bloque anticolisión que sobresale está dispuesto debajo del exterior de la pala quitanieves delantera para evitar que el cuerpo de la pala quitanieves impacte directamente con el borde de la carretera.

10, modo de operación
El vehículo de remoción de nieve adopta el modo de control de "controlador más pantalla más tipo bus de lata con mango de botón".La rotación del cepillo giratorio, la acción de elevación del cepillo giratorio (pala para nieve), la acción de desviación del cepillo giratorio (pala para nieve), la acción de presión del cepillo giratorio, la acción de ajuste del deflector del cepillo giratorio, la rotación del disco esparcidor, la acción de la cadena del raspador esparcidor, etc., se pueden completar en la cabina. , y la operación del cepillo giratorio se completa a través de la manija de la caja de operación y el interruptor basculante. La operación de distribución está integrada en la pantalla de visualización, lo que hace que la operación sea más simple y flexible. La operación del vehículo se realiza mediante dos dispositivos operativos, uno en la cabina y el otro en el panel de operación en el lado izquierdo de la parte delantera del vehículo.
Caja de operación de cabina. Está ubicado al lado de la palanca de cambios de la transmisión en el lado derecho del asiento del conductor principal y se usa principalmente para la operación de cepillo rodante, pala quitanieves y esparcimiento.
monitor. Se utiliza principalmente para la operación de esparcimiento, la configuración de parámetros de esparcimiento, la operación de riego (opcional), aviso de falla, consulta de E/S, selección de modo, etc.
Caja de operaciones fuera de la cabina. Está ubicado en el soporte de montaje del cepillo de pala izquierdo del vehículo y se usa principalmente para desarmar la pala (cepillo).

Imagen 1: diseño de la caja de operaciones en la cabina

Imagen 2: diseño de la caja de operación fuera de la cabina

Principales parámetros técnicos

MTodas las ventajas
1.Rendimiento superior
Trabaja al mismo tiempo. El cepillo giratorio y el esparcidor pueden funcionar al mismo tiempo y se puede lograr el mejor rendimiento al mismo tiempo.
El motor y el cilindro de aceite se controlan de forma independiente. El motor del cepillo giratorio recibe aceite de la bomba principal y todas las acciones del cilindro de aceite reciben aceite de la bomba de engranajes. Funciona de forma independiente y no interfiere entre sí, para garantizar que la elevación, desviación y otras acciones del cilindro de aceite se puedan controlar de forma independiente en caso de evasión de obstáculos de emergencia.
Motor sumergido y estructura de protección. El eje del cepillo de rodillos es impulsado directamente por el motor hidráulico, y se coloca un cojinete entre el motor hidráulico y el asiento de montaje, lo que puede reducir efectivamente el impacto de la vibración del eje en el motor hidráulico durante el barrido de nieve y prolongar la vida útil del sistema hidráulico. motor.
El motor hidráulico se inserta directamente en el mandril del cepillo de rodillos, con estructura compacta, corta distancia expuesta del motor hidráulico, y la parte expuesta está provista de una cubierta protectora, lo que reduce aún más la probabilidad de daño del motor hidráulico en la colisión entre el cepillo de rodillos y el bordillo.

Estructura del marco del cepillo de rodillos. El marco del cepillo cilíndrico adopta una estructura de marco cerrado, y se coloca una barra de unión en la parte delantera, que tiene una buena resistencia estructural, el marco no es fácil de deformar y el cepillo cilíndrico funciona sin problemas.

2.Ssuperior en calidad
Alta configuración de accesorios. Los componentes principales clave son marcas reconocidas en el país y en el extranjero, como bomba hidráulica, válvula hidráulica, motor, componentes de control eléctrico, etc.

3.Seguro y confiable
Equipado con sistema de alarma por voz. Puede enviar una variedad de alarmas de voz y mensajes de aviso durante la operación.
Equipado con alarma de luz. Las luces de advertencia están colocadas a ambos lados del cabezal del cepillo giratorio. Cuando trabaje de noche o en un entorno con poca luz, encienda las luces de advertencia para recordar a los vehículos traseros y laterales y a los peatones que presten atención a la seguridad.

Estructura de transmisión del husillo del motor. El circuito de elevación del sistema hidráulico está equipado con una válvula de equilibrio para evitar la explosión de la tubería y garantizar la seguridad del personal.
Filtración de alta presión. El sistema hidráulico está equipado con un dispositivo de filtrado de alta presión para garantizar la fiabilidad de funcionamiento a largo plazo del sistema.

4. Diversas funciones
El modelo de utilidad tiene las funciones de barrido de nieve, pala de nieve, esparcimiento de agente de derretimiento de nieve sólida, etc.
