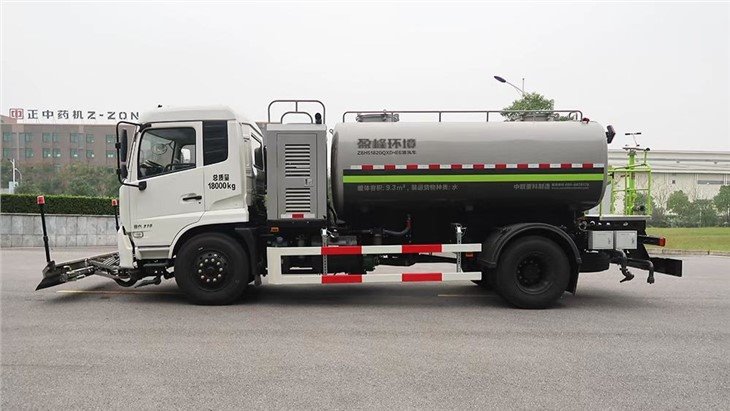

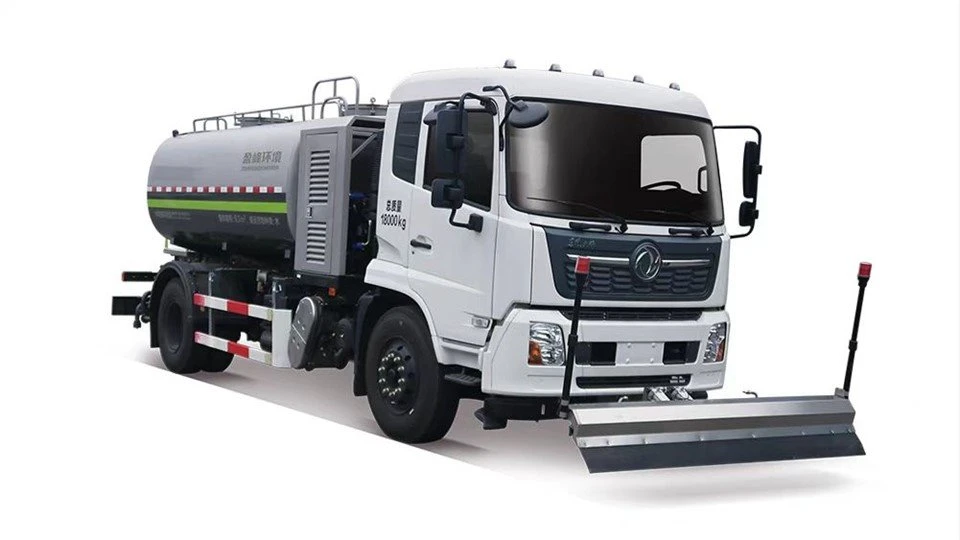

Cisterna de agua de 18 toneladas con pulverización de alta presión

Descripción del producto
El camión cisterna de agua ZBH5182GQXDHE 6 18 toneladas con rociado de alta presión es el producto nacional de limpieza de seis automóviles desarrollado por Changsha Zoomlion Environmental Industry Co., LTD. Usando el chasis del camión comercial DFH1180EX8 de dongfeng, con sistemas independientes de limpieza de alta y baja presión. El sistema de limpieza a alta presión incluye una rejilla de rociado de agua, una pistola rociadora manual y otros dispositivos operativos, y el sistema de lavado a baja presión incluye dos boquillas de pato antes del enjuague, después de cubrir, después del rociador, conjunto de cañón de agua y otros dispositivos operativos. Además, de acuerdo con las necesidades del usuario, el producto puede equiparse con rociador angular de alta presión, autocebado, limpieza de barandas, plataforma elevadora, rociador superior, rociador inferior y otras funciones operativas.

El camión cisterna de agua de 18 toneladas con rociado de alta presión tiene varias funciones, una apariencia hermosa, alta eficiencia, protección ambiental y un rendimiento superior confiable.

Resumen de funciones

El camión cisterna de agua de 18 toneladas con rociado a alta presión tiene dos métodos de limpieza: limpieza a alta presión y lavado a baja presión. Entre ellos, el sistema de limpieza a alta presión incluye rejilla de rociado de agua, pistola rociadora manual y otros dispositivos operativos, y el sistema de lavado a baja presión incluye dos boquillas pato antes del lavado, después de cubrir, después del rociador, conjunto de cañón de agua y otros. dispositivos operativos.

El marco de rociado de agua a alta presión en el sistema de limpieza a alta presión se puede usar para limpiar las manchas viejas y la suciedad pegajosa en la plaza y la superficie de la carretera, mientras que la pistola rociadora manual de alta presión se puede usar ampliamente para limpiar el general. equipo, incluido el cuerpo del producto.
En el sistema de lavado a baja presión, las dos cabezas de pato delanteras, el seto trasero y el rociador trasero se pueden usar respectivamente para las operaciones de lavado y rociado en carreteras, plazas y otros sitios. El cañón de agua es adecuado para operaciones remotas de descarga y rociadores.
Además, el producto se puede seleccionar de acuerdo con las necesidades del usuario, autocebado, cañón de agua automático, rociador hacia arriba y hacia abajo y otros dispositivos operativos.

Ámbito de aplicación
El producto es adecuado para vías urbanas, carreteras, plazas, puertos y otros sitios de operaciones de limpieza, así como operaciones de riego de plantas de áreas verdes. El dispositivo de autocebado opcional se puede utilizar para la falta de agua del grifo a presión, para lograr agua independiente, ampliar el rango operativo de los vehículos; El dispositivo de limpieza de barandas opcional se puede utilizar para operaciones de limpieza de barandas en carreteras y zonas urbanas; La plataforma de elevación opcional se puede utilizar para señales de tráfico, vallas publicitarias y otras operaciones de mantenimiento y limpieza de instalaciones aéreas; El sistema de rociado opcional se puede usar para rociar polvo, prevención de calor y operaciones de enfriamiento. No es adecuado para ambientes helados en climas fríos.

Estructura principal y características de rendimiento

1.Chasis
el chasis El chasis de automóvil de segunda clase tipo tianjin DFH1180EX8 producido por Dongfeng Motor Co., Ltd. está modificado, con gran potencia y gran capacidad de carga. El chasis es el chasis de vehículo comercial de sexta emisión nacional avanzado y más confiable.
El motor. Motor diesel Dongfeng Cummins B6.2NS6B230, potencia nominal 169kW, velocidad nominal 2300r/min, emisiones hasta el sexto estándar nacional.
2. Motor auxiliar y dispositivo de transmisión.
Motor secundario. Equipado con motor diesel yunnei YN4H050-34CR, potencia nominal de 36.8KW, velocidad nominal de 2500r/min, emisiones hasta el estándar nacional iii.
El motor auxiliar y sus partes de transmisión están conectados directamente, y el espacio general es compacto y ordenado, lo que no solo mejora la eficiencia y confiabilidad del enlace de transmisión, sino que también mejora la conveniencia de depuración y mantenimiento del motor auxiliar y sus partes de transmisión .
La velocidad del motor auxiliar puede ser continua desde la velocidad de ralentí hasta 1600r/min, para cumplir mejor con los requisitos de depuración de productos, mantenimiento y operaciones de limpieza a alta presión.
3.El lanzador

El lanzador. El volumen efectivo del tanque es de 9,3 m³. Gran volumen de tanque de agua, largo tiempo de trabajo. El tanque de agua adopta el método de análisis de elementos finitos para optimizar el diseño y ha pasado la estricta prueba de confiabilidad, el tanque de agua adopta la tecnología avanzada de formación de tanques de bolsas desechables, la soldadura automática del robot, pruebas no destructivas penetrantes, sin fugas de agua, larga vida, El tanque utiliza un revestimiento anticorrosión Aksu para garantizar el efecto anticorrosión.
4. Sistema de vías fluviales de alta presión.
Aviones de chorro de agua. El marco de rociado de agua está equipado con agua a alta presión, que puede limpiar una superficie de carretera de 2.5-3.5m mediante limpieza telescópica, con una gran presión de limpieza y un buen efecto de limpieza.
Sostén un aerógrafo. La pistola pulverizadora manual con conector rápido se puede conectar o desconectar fácilmente con el carrete de lavado. Usando una pistola rociadora manual, la eficiencia de limpieza es alta, el efecto es bueno, la operación es más conveniente y segura.
5. Sistema de vías fluviales de baja presión.
Bomba de agua de baja presión. Adopte la famosa bomba centrífuga autocebante de dos etapas, presión nominal de trabajo de 1,1 mpa, caudal nominal de 50 m³/h/1480 rpm, alta eficiencia y buena fiabilidad.
Dispositivo de lavado frontal de pico de pato. El dispositivo de lavado con boquilla pato delantera está controlado por una válvula de corte neumática, que es adecuada para lavar la superficie y el borde de la carretera. Al ajustar el ángulo de dos bridas de conexión, la dirección de descarga de la boquilla de pato se puede ajustar arbitrariamente y el ancho de descarga no es inferior a 8 m.
Dispositivo de limpieza trasera de setos. Después de que el dispositivo de descarga tiene una boquilla cónica izquierda y derecha, la descarga bidireccional se controla mediante una válvula de corte neumática, ajustando el ángulo de dos bridas de conexión, puede ajustar el ángulo de la boquilla, después de que la descarga puede ser de 6 carriles.
Aspersor trasero. El rociador trasero adopta una válvula de corte neumática para controlar la apertura y el cierre del rociador trasero, y el ancho del rociador no es inferior a 14 m cuando los dos rociadores traseros se abren al mismo tiempo.
Cañones de agua. El cañón de agua de largo alcance está hecho de aluminio y está montado en el lado derecho de la mesa trasera. La pistola de agua puede girar 0 ~ 360 grados, el cuerpo de la pistola puede girar hacia arriba y hacia abajo. Gire el manguito de ajuste frente al cuerpo de la pistola para ajustar la forma del chorro del flujo de agua (cilíndrico o cónico) y cierre la pistola. La pistola de agua está controlada por una válvula de bola manual. La pistola de agua se puede abrir y cerrar a voluntad en el trabajo. El alcance de la pistola de agua no es inferior a 38 m.
6. Modo de operación de trabajo
El vehículo adopta el modo de control de "caja de operación más operación manual". Marco de rociado de agua, dispositivo frontal de boca de pato, después del dispositivo de cobertura, después de que los rociadores estén controlados por electricidad y gas encendido y apagado, operación conveniente y flexible, por la caja de operación en la cabina, la caja de operación está ubicada en el lado derecho del conductor Asiento, utilizado para controlar el dispositivo de boca de pato delantero, después del dispositivo de cobertura, después de la operación del rociador. Cañón de agua, pistola rociadora manual con válvula de bola manual que se enciende y apaga y ajusta la forma del chorro de agua (columna o cono).

Diseño general de la cabina Diagrama de posición del panel de operación

Principales parámetros técnicos del producto.

Ventajas principales
1. Rendimiento superior
El lanzador es confiable. El tanque de agua está optimizado por análisis de elementos finitos y ha pasado una estricta prueba de confiabilidad. El tanque de agua adopta la tecnología de presentación de chorro de arena y el tratamiento anticorrosivo de pintura Aksu de la marca internacional famosa, antioxidante de alta eficiencia, duradero (acero inoxidable opcional y otros materiales del tanque de agua). El cabezal del tanque de agua adopta la moldura de estampado, que no solo garantiza la resistencia estructural, sino que también hace que la apariencia sea más hermosa.


Aviones de chorro de agua. El marco de rociado de agua adopta un diseño seccional. Las varillas rociadoras izquierda y derecha se pueden retraer y expandir. El rango de ancho de limpieza es de 2,5 ~ 3,5 m. Tiene un escudo de agua y es ligero y hermoso en apariencia. En comparación con el marco de rociado de agua hidráulico tradicional, todo el dispositivo reduce el peso en un 60 por ciento y adopta el chasis con su propia fuente de aire a través del cilindro telescópico para controlar cada acción. Sin contaminación, menos mantenimiento. Las varillas rociadoras izquierda y derecha tienen la función de evitar colisiones y evitar obstáculos, lo que reduce en gran medida el riesgo de daños por colisión durante la operación y garantiza un proceso de operación sin problemas.

2. Buena calidad

Adopte un chasis de marca famosa nacional, tecnología madura, amplia aplicación, con buena confiabilidad y seguridad.
Adopte una bomba de agua de alta presión de fama internacional, baja tasa de fallas, larga vida útil.
La batería, el motor, el controlador y otros componentes eléctricos de marcas famosas internacionales se adoptan con un rendimiento excelente.
3. Seguro y confiable
Equipado con alarma de escasez de agua, evita que la bomba funcione sin agua en el sistema eléctrico. Cuando el nivel de agua del tanque es más bajo que la posición de diseño, el sistema emitirá un sonido de alarma por escasez de agua y detendrá automáticamente el funcionamiento de las bombas de agua de alta y baja presión para evitar la quema en seco de la bomba sin agua.
Está equipado con descarga de agua de tubería y dispositivo de soplado de aire anticongelante en un entorno de baja temperatura. Cada posición baja del sistema de vías de agua de alta presión está provista de una válvula de bola de agua, y la parte trasera derecha del vehículo está instalada con una junta rápida para drenaje de aire. Los clientes solo necesitan abrir la válvula de control de tubería correspondiente, conectar la fuente de aire, conectar el conector rápido para lograr la función de drenaje y soplado de tubería correspondiente.

dispositivo opcional
